Terminológia v segmente otvorových konštrukcií

Odborný terminologický slovník pojmov z oblasti okien, dverí, zasklených stien a ľahkých obvodových plášťov.

A

Sklo je prefarbené v hmote prímesí oxidov kovov pre zvýšenie ochrany proti slnečnému žiareniu. Zafarbenie skla je možné do rôznych odtieňov (zelený, sivý, modrý, hnedý). Sklo značnú časť slnečného žiarenia pohlcuje do svojej hmoty a preto je tepelne veľmi namáhané. Z toho dôvodu sa obvykle odporúča tieto sklá tepelne upraviť. V dvojsklách sa používa absorpčné sklo zásadne ako vonkajšia tabuľa, pričom je potrebné mať na zreteli, že až 1/3 pohltenej energie býva sekundárne vyžiarená

zobrazenie budúceho zhotovenia pripojovacej škáry formou zjednodušeného výkresu alebo skice s opisom a rozmermi použitých materiálov

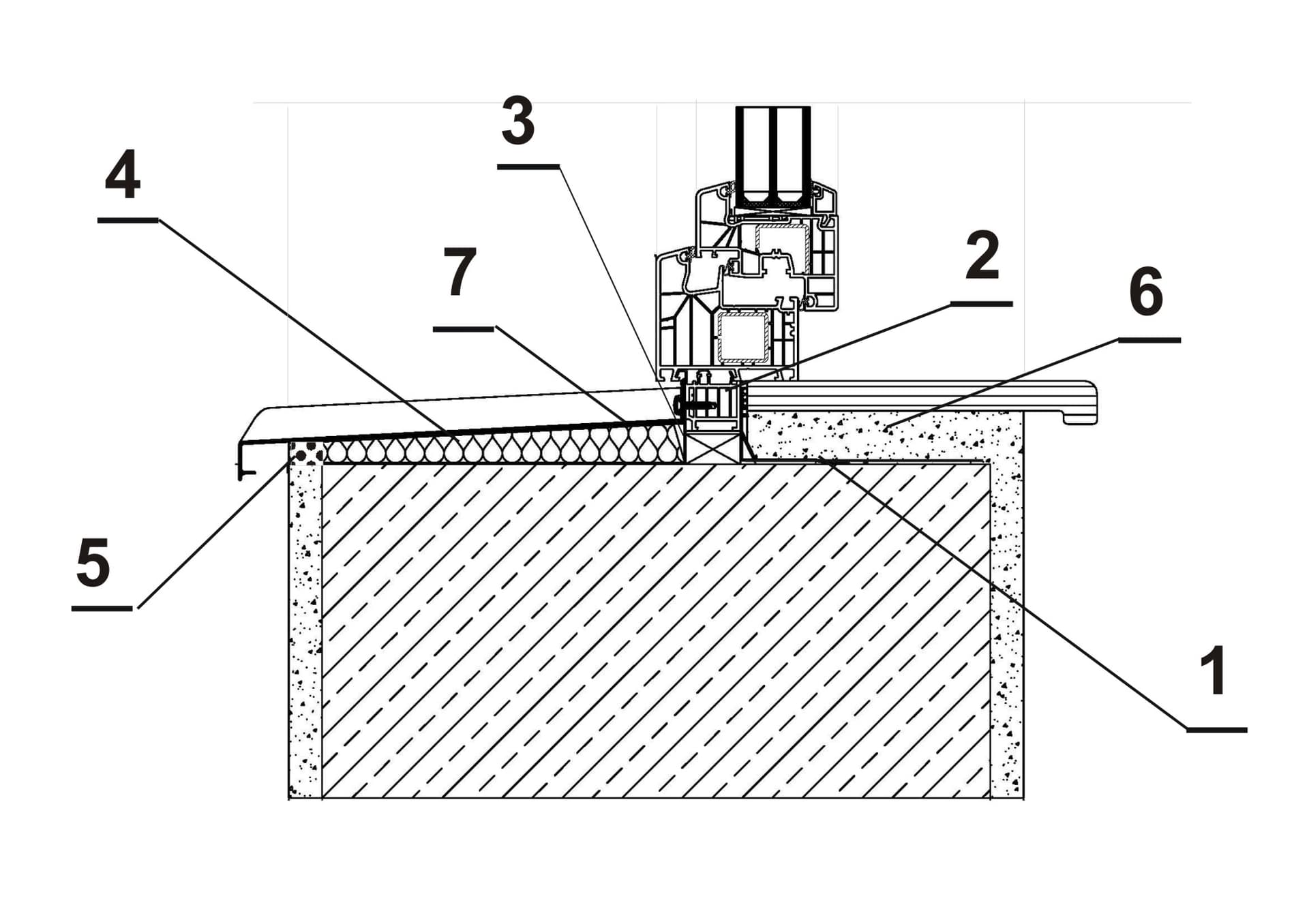

Optimálne riešenie detailu osadenia na parapete

Legenda

1 ̶ paronepriepustná interiérová fólia;

2 ̶ podkladový profil s vloženou tepelnou izoláciou;

3 ̶ hydroizolačná fólia;

4 ̶ PU pena hrúbky (30 až 40) mm;

5 ̶ vodotesná exteriérová komprimovaná páska;

6 ̶ interiérová parapetná doska (kameň, drevo, plast) uložená na betónovom lôžku;

7 ̶ vonkajší parapet z plechu so sklonom väčším alebo rovným s plastovými koncovkami brániacimi navĺhaniu vonkajších ostení (pri šírkach okna väčších ako 2 m sa odporúča jeho mechanické pripevnenie aj v strede rozpätia).

B

výrobok pozostávajúci z horizontálnych líšt, ktoré sa dajú sklápať. Pohyb clôn je umožnený zdvíhaním a skladaním líšt

tepelný tok v ustálenom stave delený rozdielom teploty medzi prostrediami na obidvoch stranách tepelného mosta

POZNÁMKA. – Bodový stratový súčiniteľ opisuje mieru vplyvu bodového tepelného mosta na celkový tepelný tok.

lokalizovaný tepelný most, ktorého vplyv môže reprezentovať bodový stratový súčiniteľ

budova s takmer nulovou potrebou energie (nearly zero enery building nZEB): budova s veľmi vysokou energetickou hospodárnosťou, pri ktorej sa potrebné takmer nulové alebo veľmi malé množstvo energie na užívanie takejto budovy dosiahne efektívnou tepelnou ochranou a vo vysokej miere zabezpečí energiou dodanou z obnoviteľných zdrojov nachádzajúcich sa v budove alebo v jej blízkosti

C

(g) vlastnosť skleného systému prepúšťat slnečnú energiu. Čím vyššia hodnota tým lepši solárny zisk. Jej zväčšovanie má limity z dôvodu znižovania svetelnej priepustnosti (τ). Vyjadruje sa v % alebo desatinným číslom.

výrobok inštalovaný buď v interiéri alebo v exteriéri na zabezpečenie prídavného clonenia a/alebo ochrany otvorením (napr. oknami, dverami)

definované sú dva typy regenerovateľných materiálov: ERMa a ERMb.

ERMa: materiál zbavený nečistôt a degradovaných častíc, vyrobený z nepoužitých PVC-U profilov, vrátane odrezkov, ktorý pôvodne spracoval iný výrobca ako spracovateľ regenerátu.

ERMb: materiál vyrobený z nepoužitých výrobkov z PVC-U, iných ako okenné profily alebo zo zmesi výrobkov z PVC-U s okennými profilmi, bez ohľadu na to, kde sa pôvodne vyrobili.

Č

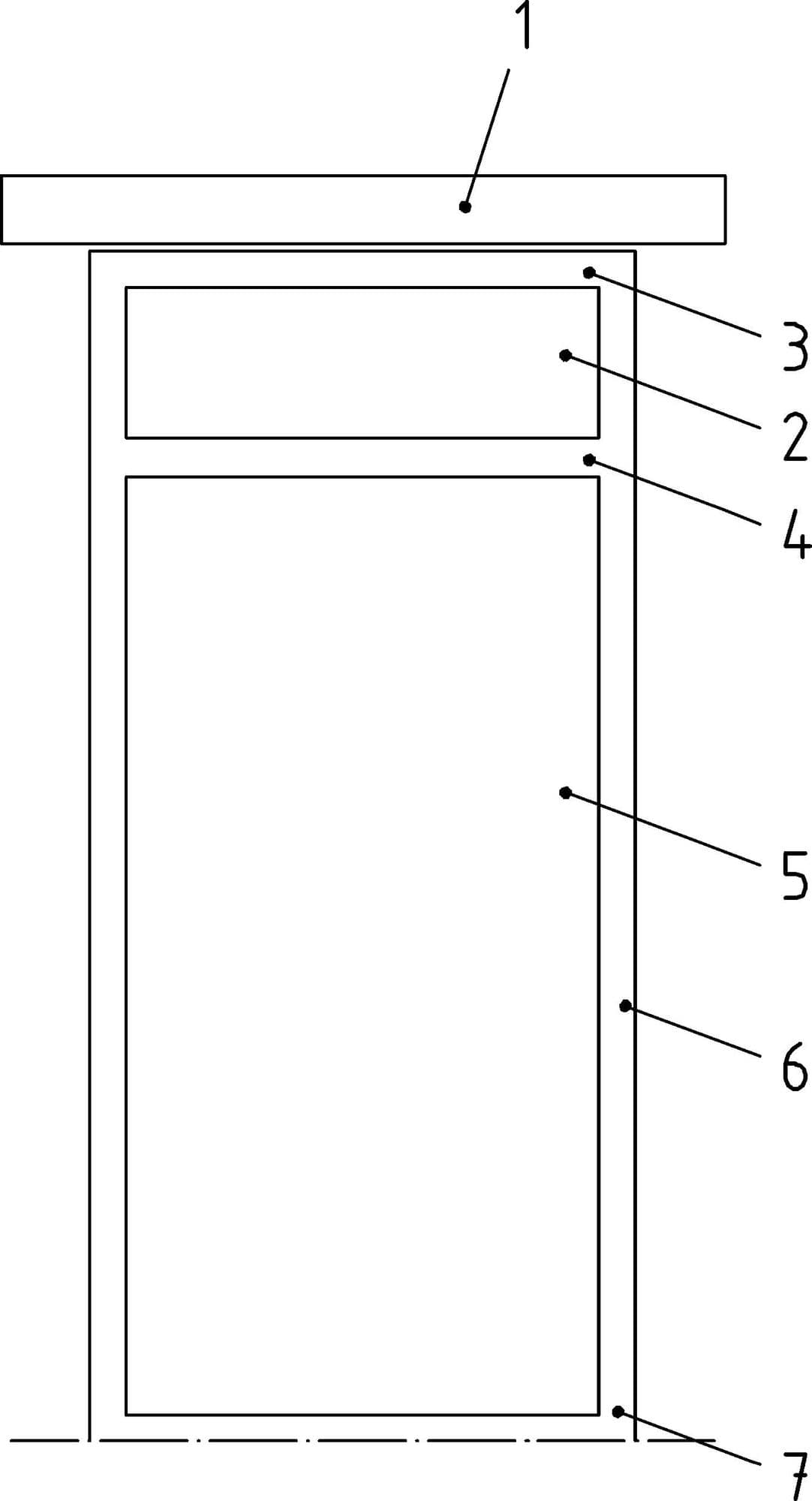

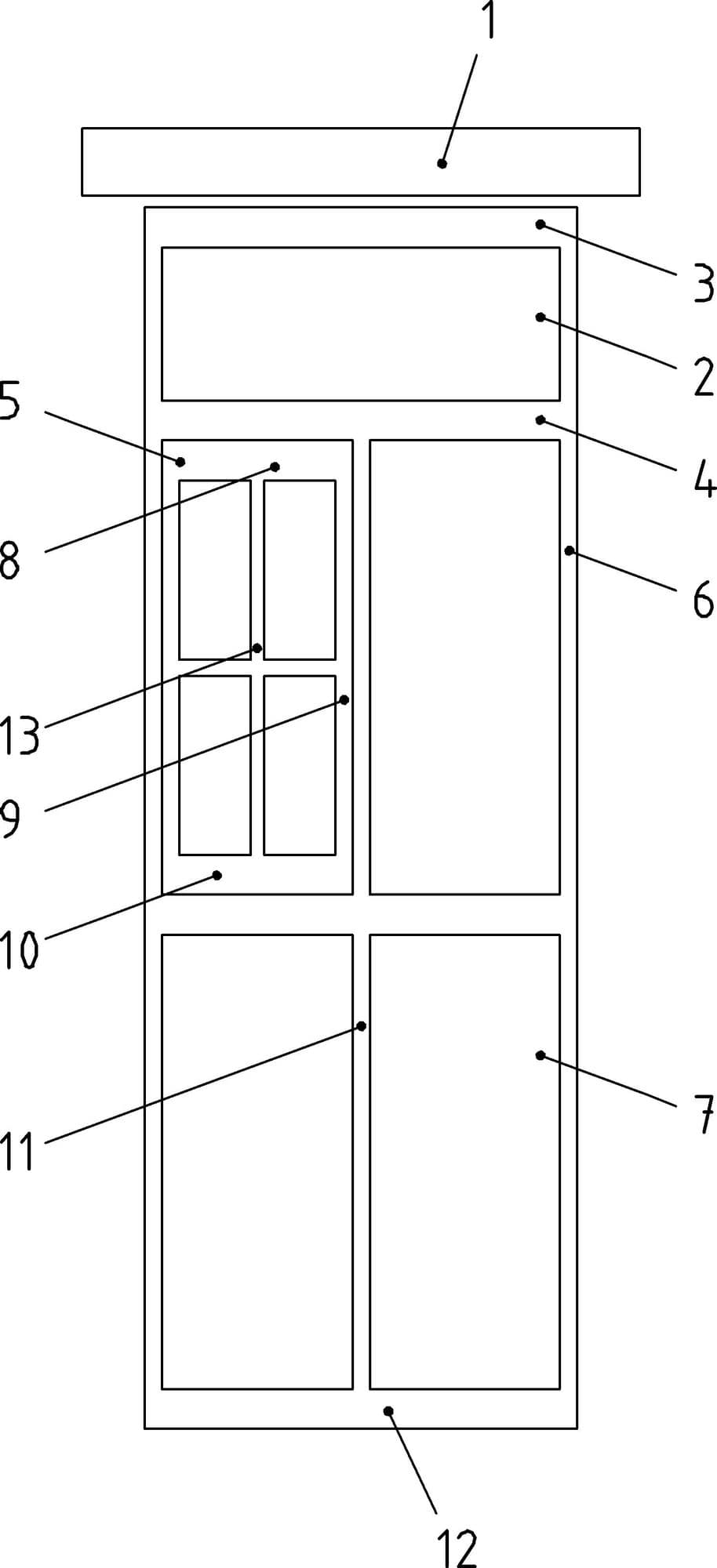

– preklad (1)

– nadsvetlík (2)

– horný (priečny) vlys rámu (3)

– priečnik okien/nadpražie dverí (4)

– dverové alebo okenné krídlo (5)

– bočný (pozdĺžny) vlys rámu/stojka zárubne dverí (6)

– prah/dolný (priečny) vlys okenného rámu/spojka zárubne dverí (7/12)

– dolný/bočný svetlík (7)

– horný vlys okenného krídla (8)

– bočný vlys okenného krídla (9)

– dolný vlys okenného krídla (10)

– stĺpik (11)

– dolný (priečny) vlys okenného rámu (12)

– priečka (13)

Základné sklársky kmeň obsahuje oxid železitý, ktorý spôsobuje zelené zafarbenie sklenenej hmoty a prejavuje sa najmä u hrubších tabúľ. Znížením obsahu oxidu železitého sa získa veľmi číre sklo vhodné do transparentných fasád, pre vrstvenie do bezpečnostných skiel a pod Extračiré sklo je dodávané pod rôznymi obchodnými názvami, napr. Diamant, EUROWHITE, ClearVision

D

dutina vyrovnávajúca tlak medzi exteriérom a časťou konštrukcie pred vetrovou prekážkou; slúži aj na zachytávanie a odvádzanie vody

Dekoratívne a ornamentálne sklá so štruktúrovaným povrchom sa vyrábajú valcovaním plaveného skla valcami s požadovaným vzorom a môžu byť prefarbená v hmote. Inou alternatívou sú ornamentálne sklá s drôtenou vložkou. Ďalšou technológiou je leptanie alebo pieskovanie (otryskanie povrchu kremičitým pieskom).

Smaltované sklá sú vyrábané nanesením farby na jednu stranu tabule bežného alebo číreho skla (striekaním, farbiacim valcom alebo cez sito) a následným vypálením. Tým sa sklo tepelne vytvrdí. Tieto sklá je možné použiť ako lepené obklady prevetrávaných fasád (lakovaná vrstva je pevne spojená so sklovinou), bodovo uchytené obklady, výplne parapetných panelov, alebo ich zlepiť do dvojskla

Zasklievací profil alebo profil, ktorý má v okne obmedzenú nosnú funkciu

plocha, ktorá tesne prilieha k profilu inej časti konštrukcie

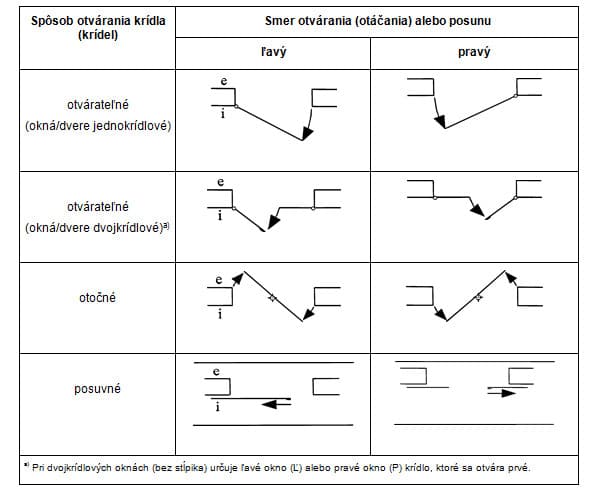

Určenie druhu krídla (ľavé alebo pravé) podľa smeru otvárania (otáčania)

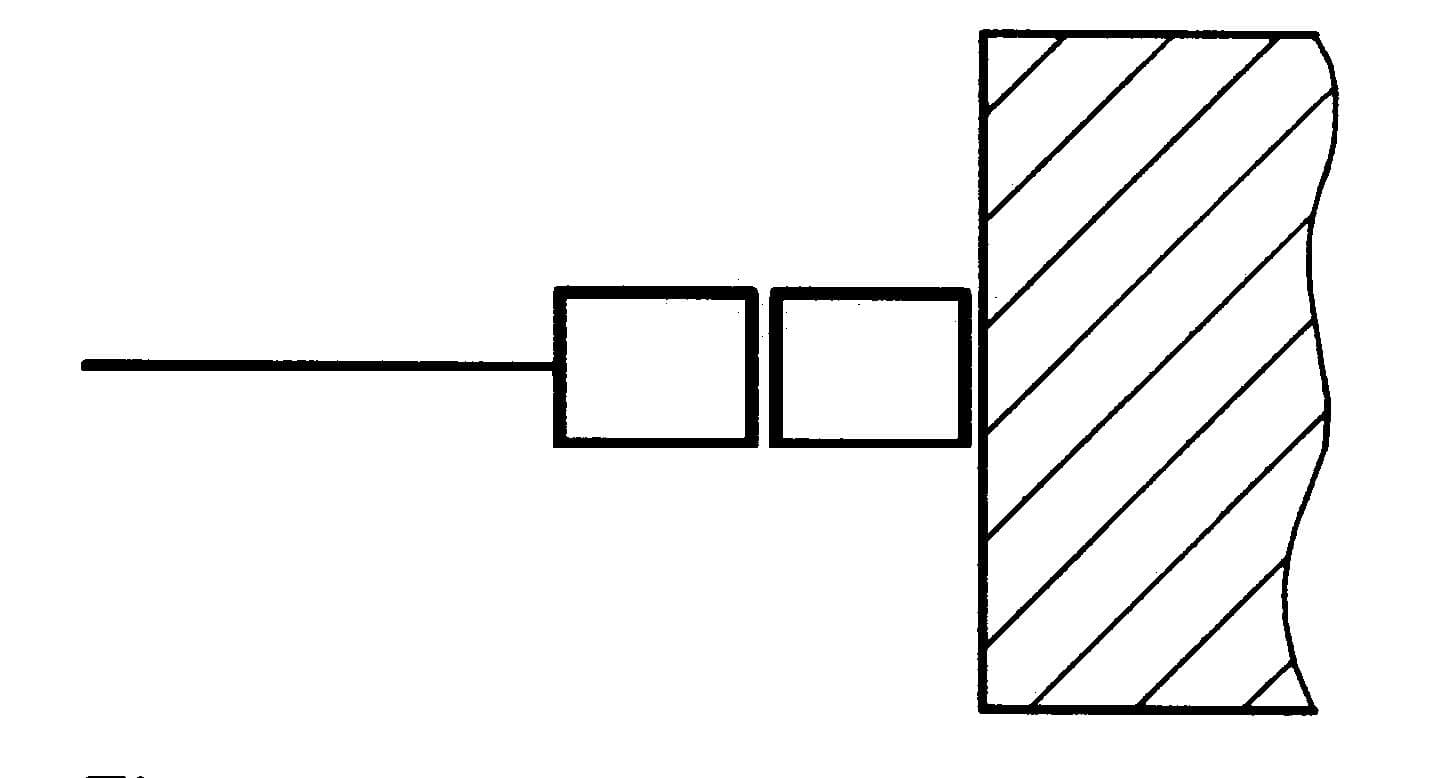

– jednoduché okno/balkónové dvere

Zasklenie môže byť jednou alebo viacerými tabuľami skla (izolačným sklom), môžu byť viackrídlové atď.

– zdvojené okno/balkónové dvere)

Zasklenie môže byť jednou alebo viacerými tabuľami skla (izolačným sklom), môžu byť viackrídlové atď.

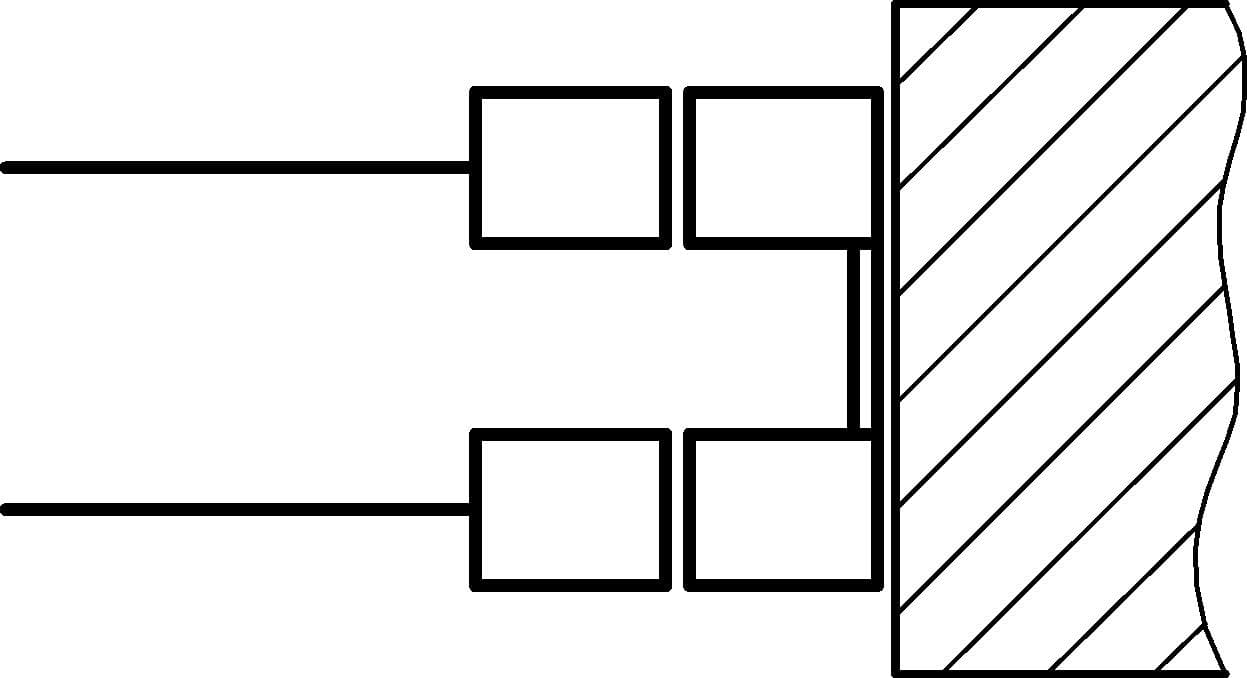

– dvojité okno/balkónové dvere

Zasklenie môže byť jednou alebo viacerými tabuľami skla (izolačným sklom), môžu byť viackrídlové atď.

konštrukcia, vypĺňajúce a uzatvárajúci priechodné otvory vo stenách (priečkach) budov, ktorých hlavnou funkciou je oddelenie jednotlivých priestorov v budove, popr. oddelenie vnútorného priestoru od vonkajšieho prostredia a ich uzavretie (zamknutie).

Dvere môžu plniť aj funkcie tepelne izolačné, zvukovo izolačné, prirodzeného vetrania, denného osvetlenia a pod.

dvere určené predovšetkým na prechod osôb

dvere alebo dvere priemyselných objektov vrátane zárubne alebo vedenia, dverového krídla alebo krídiel, zvinovacieho alebo skladacieho závesu atď.; pri použití na uzavretie trvalých otvorov v požiarnych deliacich konštrukciách zabezpečujú požiarnu odolnosť; dvere zahŕňajú bočné panely, priehľadné panely alebo nadpražné panely, stavebné kovanie dverí a tesnenia (použité na zabezpečenie požiarnej odolnosti, tesnosti proti prieniku dymu alebo z iných dôvodov, ako je obmedzenie prievzdušnosti či zlepšenie akustických vlastností)

dvere alebo dvere priemyselných objektov vrátane zárubne alebo vedenia, dverového krídla alebo krídiel, zvinovacieho alebo skladacieho závesu atď.; pri použití na uzavretie trvalých otvorov v požiarnych deliacich konštrukciách zabezpečujú požiarnu odolnosť; dvere zahŕňajú bočné panely, priehľadné panely alebo nadpražné panely, stavebné kovanie dverí a tesnenia (použité na zabezpečenie požiarnej odolnosti, tesnosti proti prieniku dymu alebo z iných dôvodov, ako je obmedzenie prievzdušnosti či zlepšenie akustických vlastností)

dvere alebo dvere priemyselných objektov vrátane zárubne alebo vedenia, dverového krídla alebo krídel, zvinovacieho alebo skladacieho závesu atď.; pri použití na uzavretie trvalých otvorov v deliacich konštrukciách zabezpečujú tesnosť proti prieniku dymu; dvere zahŕňajú bočné panely, priehľadné panely alebo nadpražné panely, stavebné kovanie dverí a tesnenia (použité na zabezpečenie požiarnej odolnosti, tesnosti proti prieniku dymu alebo z iných dôvodov, ako je obmedzenie prievzdušnosti či zlepšenie akustických vlastností)

dvere alebo dvere priemyselných objektov vrátane zárubne alebo vedenia, dverového krídla alebo krídel, zvinovacieho alebo skladacieho závesu atď.; pri použití na uzavretie trvalých otvorov v deliacich konštrukciách zabezpečujú tesnosť proti prieniku dymu; dvere zahŕňajú bočné panely, priehľadné panely alebo nadpražné panely, stavebné kovanie dverí a tesnenia (použité na zabezpečenie požiarnej odolnosti, tesnosti proti prieniku dymu alebo z iných dôvodov, ako je obmedzenie prievzdušnosti či zlepšenie akustických vlastností)

výrobok poskytujúci vysokú úroveň nepriepustnosti svetla

E

hrúbka nehybnej vzduchovej vrstvy, ktorá má rovnaký difúzny odpor ako uvažovaná materiálová vrstva

Schopnosť látky vyžarovať energiu (ε). V odbore sklených systémov schopnosť povlaku skla (pokovenia) odrážať (pohlcovať) slnečnú energiu resp. brániť prechodu sálavej zložky tepelnej energie zasklením. Vyjadruje sa v % alebo desatinným číslom.

H

Profil, ktorý má v okne nosnú funkciu

CH

vonkajšie klimatické podmienky, ktoré spôsobujú riziko kondenzácie, ak je budova chladená, teda ak je teplota a čiastočný tlak vodnej pary vo vnútri menší ako je vonku

I

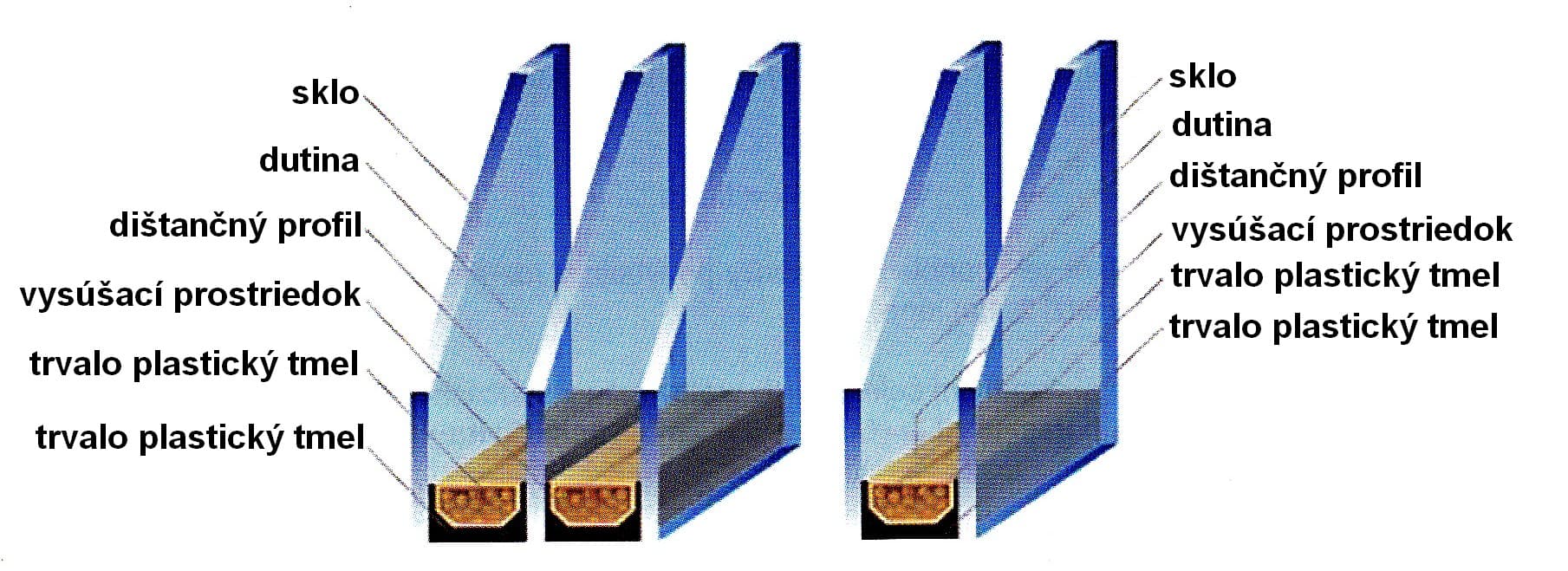

Proces výroby izolačných skiel je definovaný európskou normou STN EN 1279.

Do izolačného skla možno zlepiť väčšinu vyššie uvedených typov skiel a samozrejme sklá vrstvené či tepelne upravene  . Medzi jednotlivé tabule sa po obvode vkladá dištančný rámček o hrúbke 8-24 mm . Rámčeky sú vyrobené z profilov hliníkových, nerezových, plastových s kovovou fóliou alebo z profilovaných povrazcov silikónových či butylkaučukových. Medzisklenné dutina sa plní vysušeným vzduchom alebo inertným plynom (Ar, Kr, Xe) . Na trhu je aj technológia izolačného skla s medziskelnou fóliou Heat Mirror .

Po obvode sú izolačné sklá utesnené primárnym butylovým tmelom a sekundárnym polyuretánovým alebo polysulfidovým tmelom prípadne silikónovým tmelom pre použitie v štrukturálnom zasklení.

Štrukturálne zasklenie je také uloženie skla, kedy tabuľa nie je osadená po obvode do zasklievacej drážky alebo pripevnená prítlačnou lištou, ale je prilepená štrukturálnym lepeným spojom na nosnú konštrukciu, alebo je mechanicky pripevnená príponkami v priestore dištančného rámika, prípadne prichytená bodovými príponkami. Jedná sa aj o prípady, keď je tabuľa po dvoch stranách pripevnená prítlačnými lištami a dve strany sú iba zatmelené (tzv. pološtrukturálna fasáda alebo riešenie svetlíkov a zasklených striech) .

Vo všetkých prípadoch je lepený spoj izolačného skla namáhaný zaťažením vonkajšej tabule tlakom a saním vetra, vlastnou hmotnosťou vonkajšia tabuľa, je vystavený pôsobeniu UV žiarenia prestupujúceho vonkajšou tabuľou a je v kontakte s tesniacim tmelom vyplňujúcim škáru medzi sklami . Z týchto dôvodov nemôže byť pre zlepenie izolačného skla použitý bežný polyuretánový alebo thiokolový tmel, pretože nie je odolný voči UV žiareniu, nie je kompatibilný s tesniacimi silikónovými tmelmi a nie je schopný preniesť zaťaženie pôsobiace na vonkajšiu tabuľu. Preto sa používajú na výrobu izolačných skiel pre štrukturálne zasklenia výlučne silikónové tmely. Pri návrhu štrukturálnej konštrukcie je nutné dodržať kompatibilitu všetkých komponentov použitých pri kompletizácii – tmelu na izolačné sklo, tmelu na prilepenie skla na nosnú konštrukciu, tmelu tesniaceho škáru medzi sklami a dištančných a výplňových pások.

čiary spájajúce v hodnotenom reze konštrukcie miesta s rovnakou teplotou

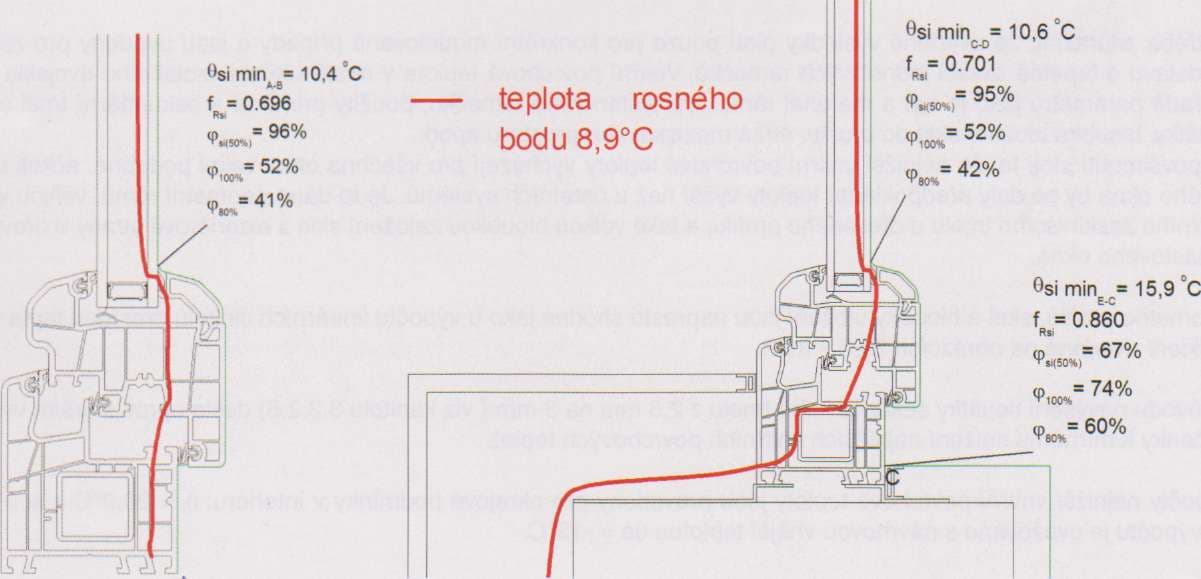

Priebeh izoterm na nezabudovanom a správne zabudovanom okne:

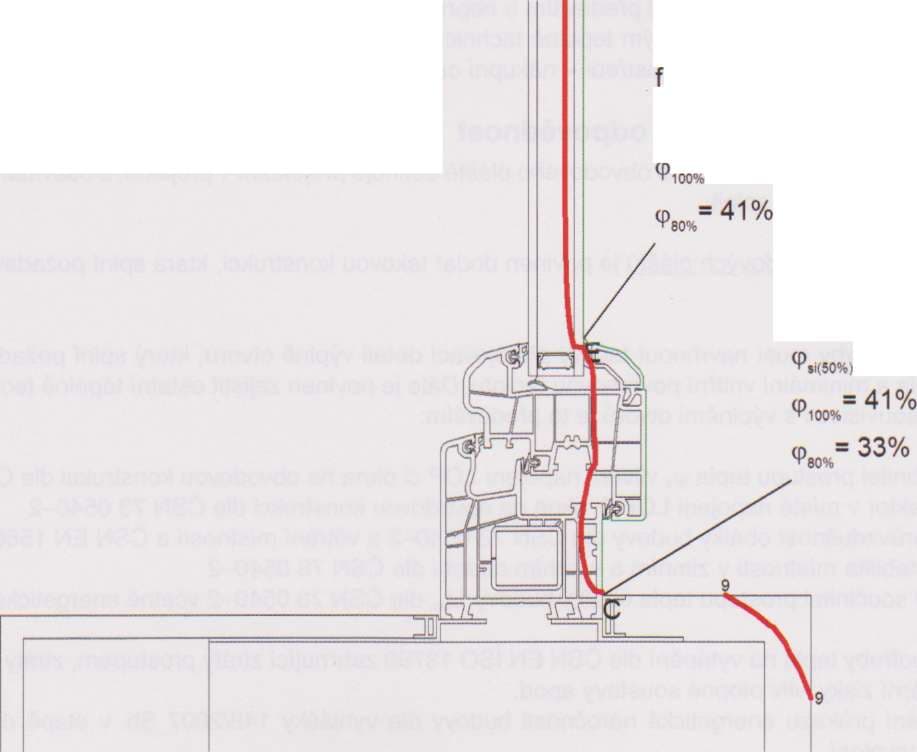

Priebeh izoterm na nesprávne zabudovanom okne

K

dolná časť rámu alebo úprava dolnej časti rámu na vnútornej strane na zachytenie vody zo skonden­zovanej vodnej pary

rozmer otvoru otvorovej výplne zmenšený min. o 5 mm; stanovuje sa v súlade so zásadami uvedenými v STN 73 0005

relatívna vlhkosť v tesnej blízkosti povrchu, ktorá vedie k poškodzovaniu povrchu najmä rastom plesní

L

Vrstva lamelového profilu zhotovená z opracovaného dreveného prírezu; môže byť celistvá alebo nadstavovaná v pozdĺžnom smere

vrstva lamelového profilu zhotovená z opracovaného dreveného prírezu; môže byť celistvá alebo nadstavovaná v pozdĺžnom smere

tepelný tok v ustálenom stave delený dĺžkou a rozdielom teploty medzi prostrediami na obidvoch stranách tepelného mosta

POZNÁMKA. – Lineárny stratový súčiniteľ opisuje mieru vplyvu lineárneho tepelného mosta na celkový tepelný tok.

tepelný most so zhodným rezom pozdĺž jednej z ortogonálnych osí

Lícny povrch profilu, ktorý je viditeľný, keď  je okno zatvorené

M

Tvar a rozmery profilu podľa špecifikácie výrobcu

tepelný tok v dôsledku prechodu tepla cez konštrukciu budovy predelený rozdielom teploty medzi prostrediami na obidvoch stranách konštrukcie

pozri pripojovacia stavebná škára

páska, ktorá po následnej expanzii plní v pripojovacej škáre okrem funkcie tepelno- a zvukoizolačnej aj funkciu izolácie proti vzdušnej vlhkosti a hnanému dažďu

N

najnižšia vnútorná povrchová teplota pri ktorej ešte nedochádza k rastu plesní

minimálny prípustný teplotný faktor na vnútornom povrchu

Mikroskopicky tenká, takmer neviditeľná vrstva kovu alebo kovového oxidu nanesená na plochu zasklenia okna určená predovšetkým na zníženie U-hodnoty, ktorý znižuje radiačnú zložku toku tepla. Typický nízkoemisný povlak je transparentný pre solárne spektrum (viditeľné svetlo a krátke vlny-infračervené žiarenie) a reflexný pre dlhé vlny-infračerveného žiarenia.

nízkoenergetická budova: budova, ktorej potreba tepla na vykurovanie je aspoň o 50 % menšia, ako má bežná budova existujúceho fondu budov

POZNÁMKA. – Pod bežnou budovou existujúceho fondu sa rozumie budova postavená po roku 1983 s tepelnotechnickými vlastnosťami podľa platných technických predpisov do roku 1992 .

O

dolná vodorovná časť rámu krídla alebo úprava rámu krídla, ktorá zabraňuje vnikaniu dažďovej vody do škáry medzi rámom a krídlom

Pri zasklení s utesnenou drážkou musí byť zasklievacia drážka z vonkajšej strany odvetraná. Odvetrávacie otvory sú vytvorené vyvŕtaním prechodových otvorov priemeru 8 mm a/alebo vytvorením štrbín (5×12) mm v 4 rohoch horného a spodného vlysu. Príklad odvetrania pri pevnom zasklení po okennou doskou je na obrázku:

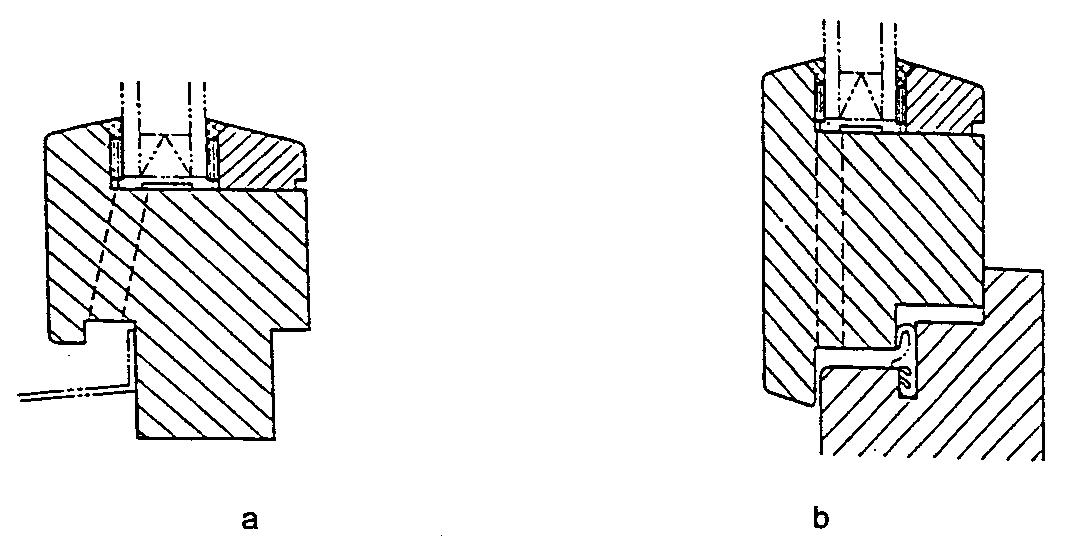

Otvor v spodnom a hornom vlyse rámu na odvetranie uzavretej drážky zasklenia

zariadenie na uzavretie (zakrytie) okenného otvoru

Stavebný prvok na uzavretie otvoru v stene alebo v streche so sklonom, ktorý prepúšťa svetlo a môže zabezpečovať vetranie

plechový pás pripevnený na spodnú časť dverí na ochranu povrchu dverí pred poškodením

– jednostranný, na jednej strane dverí;

– obojstranný, na oboch stranách dverí

zavesenie dverného krídla na závesy a jeho prispôsobenie otvoru v zárubni tak, aby sa dverné krídlo ľahko pohybovalo, správne dosadalo a ľahko sa uzatváralo a zamykalo

P

spodná časť okenného otvoru

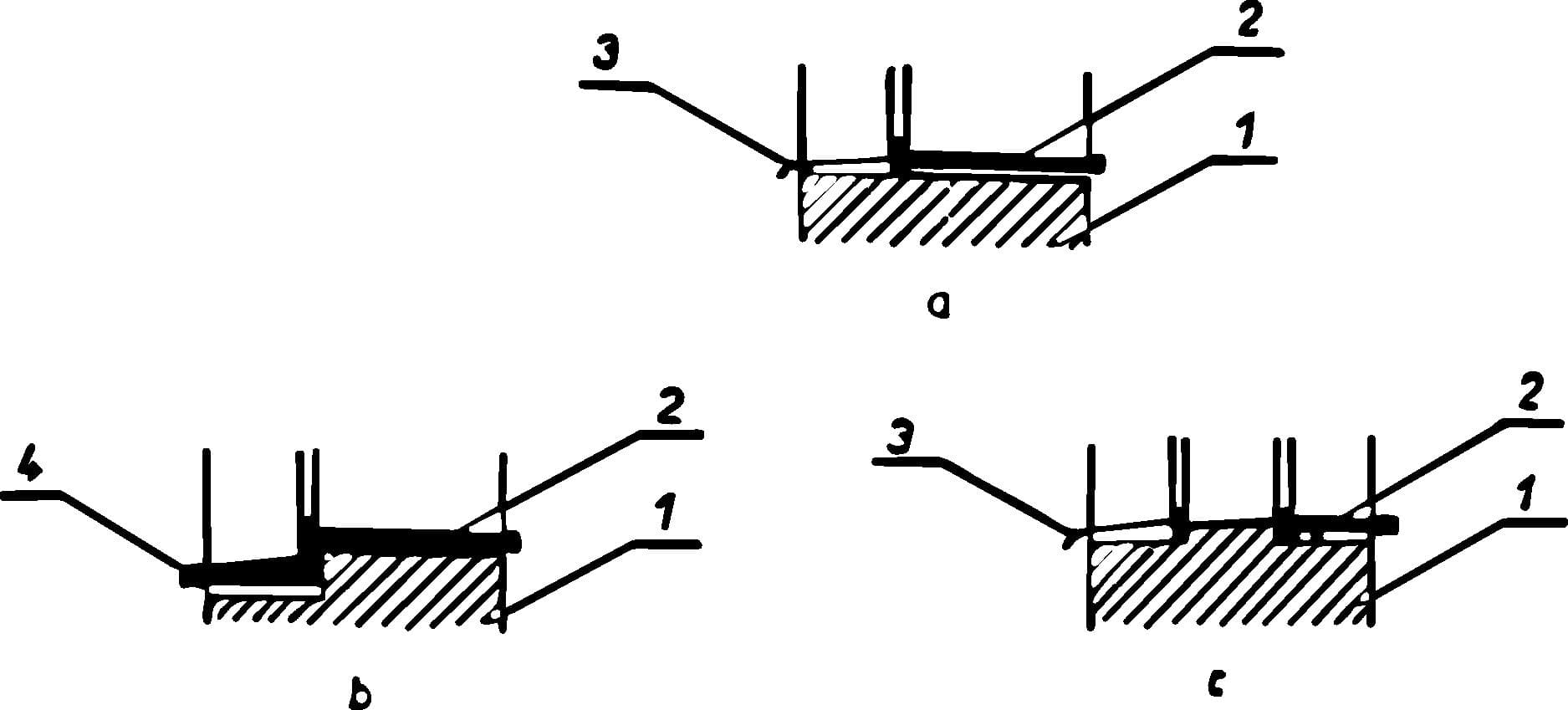

Parapet

– rovný (a)

– zalomený (b)

– von a dovnútra zalomený (c)

Prvky detailu:

– parapet (1)

– parapetná doska (2)

– plechový podokenník (3)

– betónový podokenník (4)

látka s difúznym odporom brániaca priepustnosti pary stavebnou konštrukciou

látka zlepšujúca priľnavosť tesniacich materiálov k podkladu

vo všeobecnosti sa tým mieni organická látka uzatvorená v pripojovacej stavebnej škáre

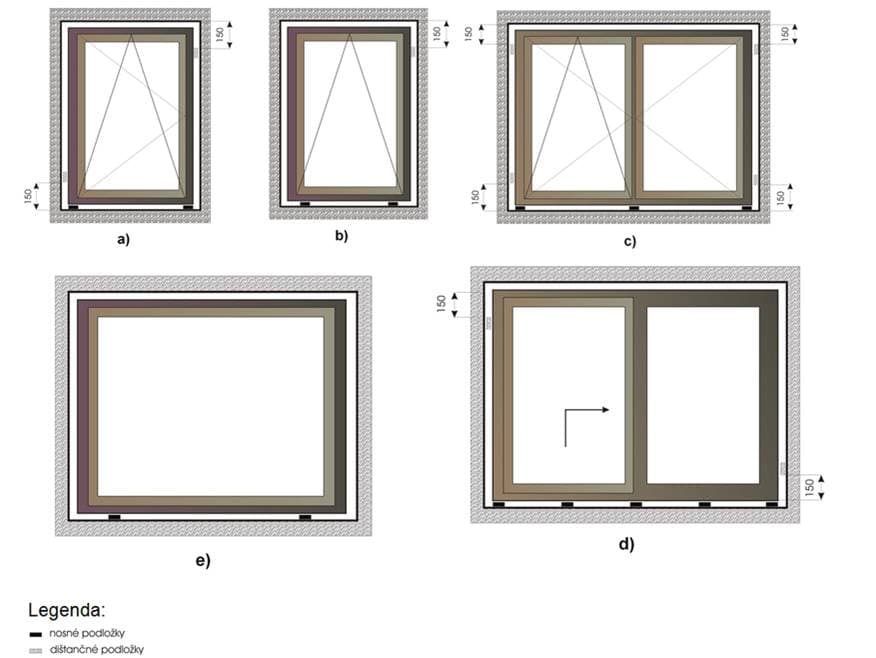

Nosné a dištančné podložky zostávajú po zabudovaní okna v pripojovacej škáre. Počet a rozmer nosných podložiek je určený výpočtom alebo odporúčaním. Nosné podložky sa pri oknách s otváracími krídlami ukladajú pod zvislé vlysy rámov okien okrem okien so sklopnými krídlami, kde sa umiestňujú pod závesy. Rozmiestnenie nosných a dištančných podložiek pre jednotlivé spôsoby otvárania krídiel okien je na obrázku

Nosné a dištančné musia byť vyrobené zo syntetických materiálov tvrdosti 70 – 95 IRHD (pozri ISO 48), alebo porovnateľnej tvrdosti. Nosné a dištančné podložky môžu byť vyrobené aj z povrchovo ošetreného dreva hustoty nad 650 kg.m-3. Pri výbere dreva na výrobu nosných podložiek má byť zohľadnená prirodzená trvanlivosť dreva podľa STN EN 350 – 2. Šírka (hĺbka) nosnej podložky je o 5 mm menšia ako hĺbka podkladového profilu rámu okna. Výška podložiek je zhodná so šírkou pripojovacej škáry.  Dĺžka nosných podložiek sa určí výpočtom alebo postupom podľa STN 73 3443 so zohľadnením hmotnosti profilov krídel a rámu okna.

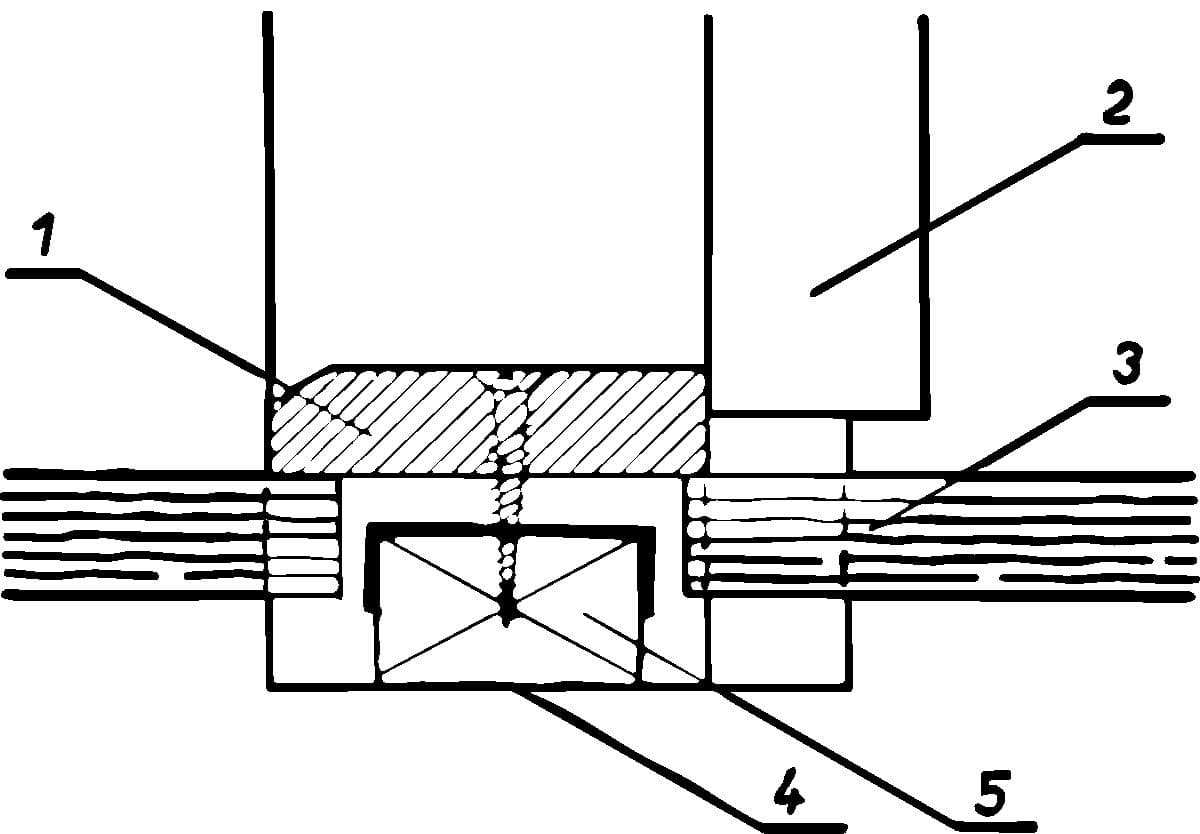

doska (najčastejšie) z tvrdého dreva, ktorá tvorí dolné ohraničenie dverného otvoru a zabezpečuje dosedanie dverí v dolnej časti

– prah (1)

– dverné krídlo (2)

– podlaha (3)

– spojka oceľovej zárubne (4)

– drevená vložka do spojky oceľovej zárubne (5)

strana okien alebo dverí, na ktorej sú viditeľné alebo umiestnené závesy. Pri dverách otvárateľných von je predná strana pri pohľade z vonkajšej strany; pri dverách (oknách) otvárateľných dovnútra je predná strana pri pohľade z vnútornej strany

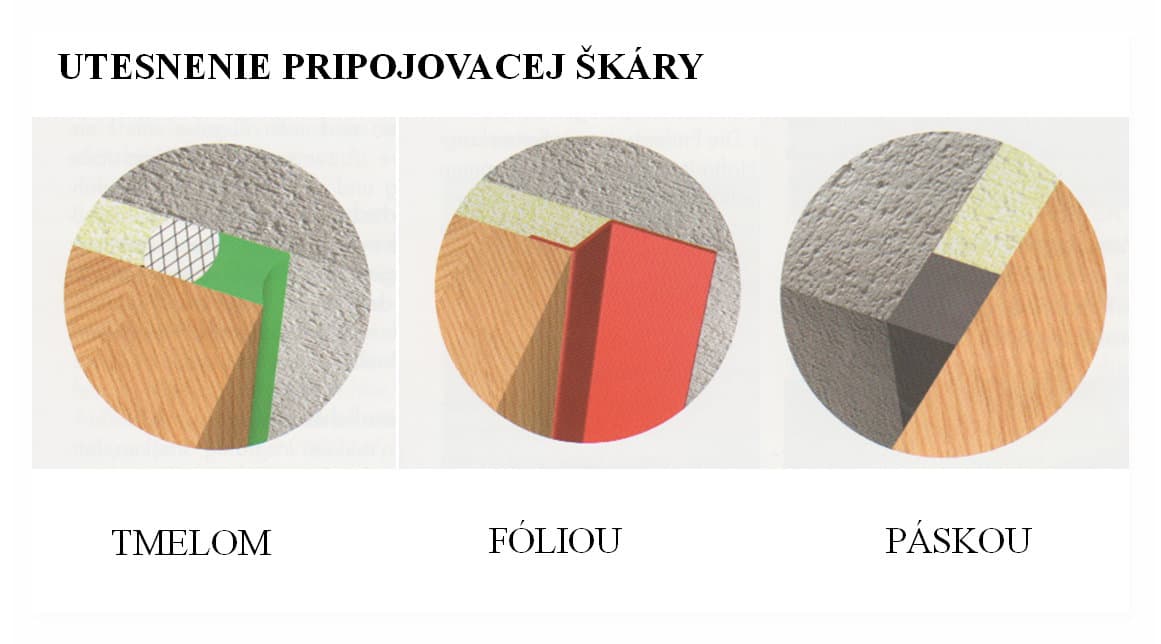

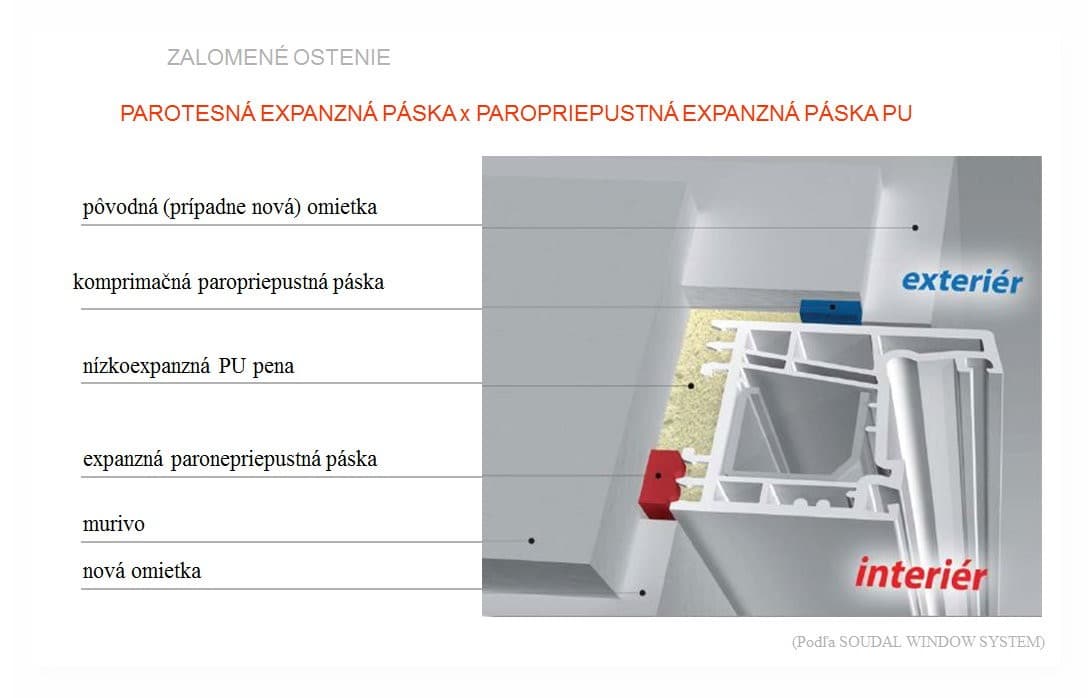

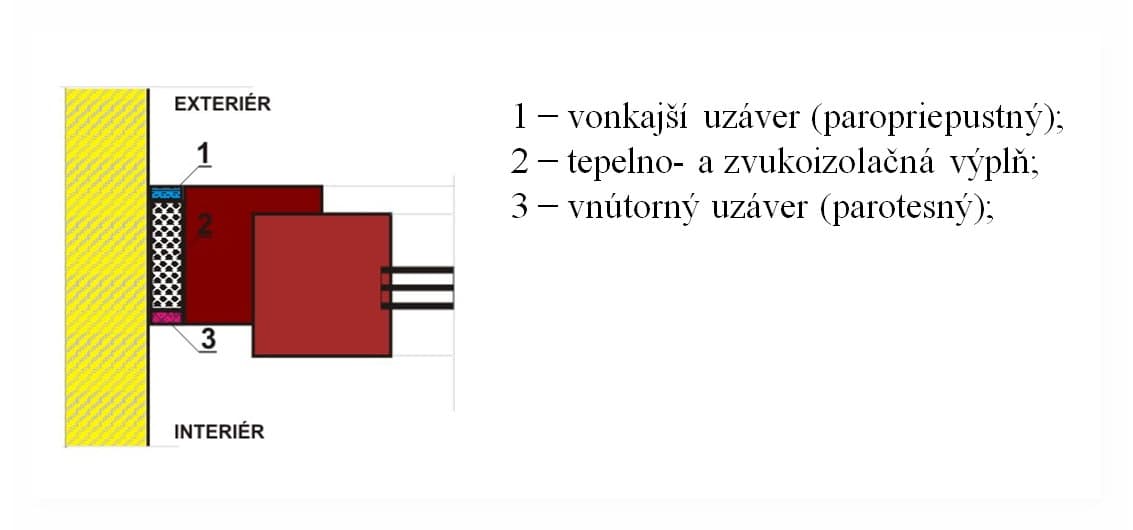

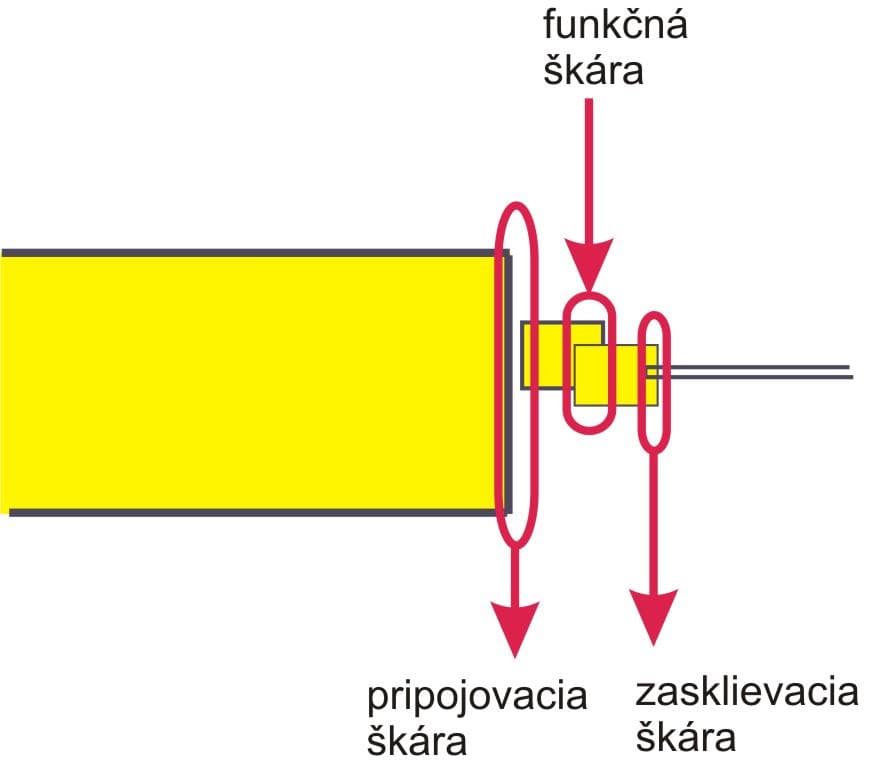

pripojovacia stavebná škára (aj pripojovacia škára): priestor medzi obvodom stavebného výrobku (základný rozmer okna) a stavebným otvorom obvodového plášťa budovy

materiál stanovenej receptúry vo forme granúl alebo prášku, ktorý sa nepoužil alebo nespracoval inak ako sa požaduje pre jeho výrobu a nepridal sa do neho regenerovaný alebo recyklovaný materiál

prvok určený na osadenie (upevnenie) okna ku konštrukcii

pripájací prostriedok uchytávaný ku konštrukcii okna, určený na osadzovanie (upevnenie) okna ku konštrukcii

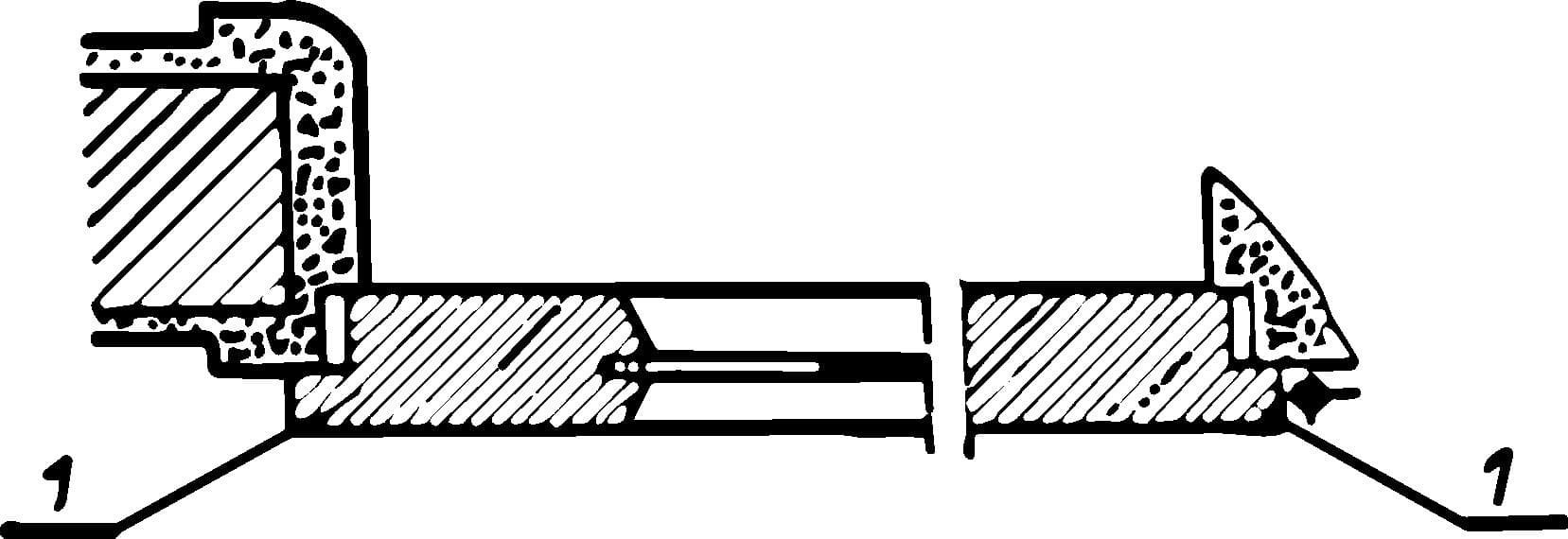

časť obvodového vlysu (1) okenného alebo dverového krídla po odfrézovaní polodrážky

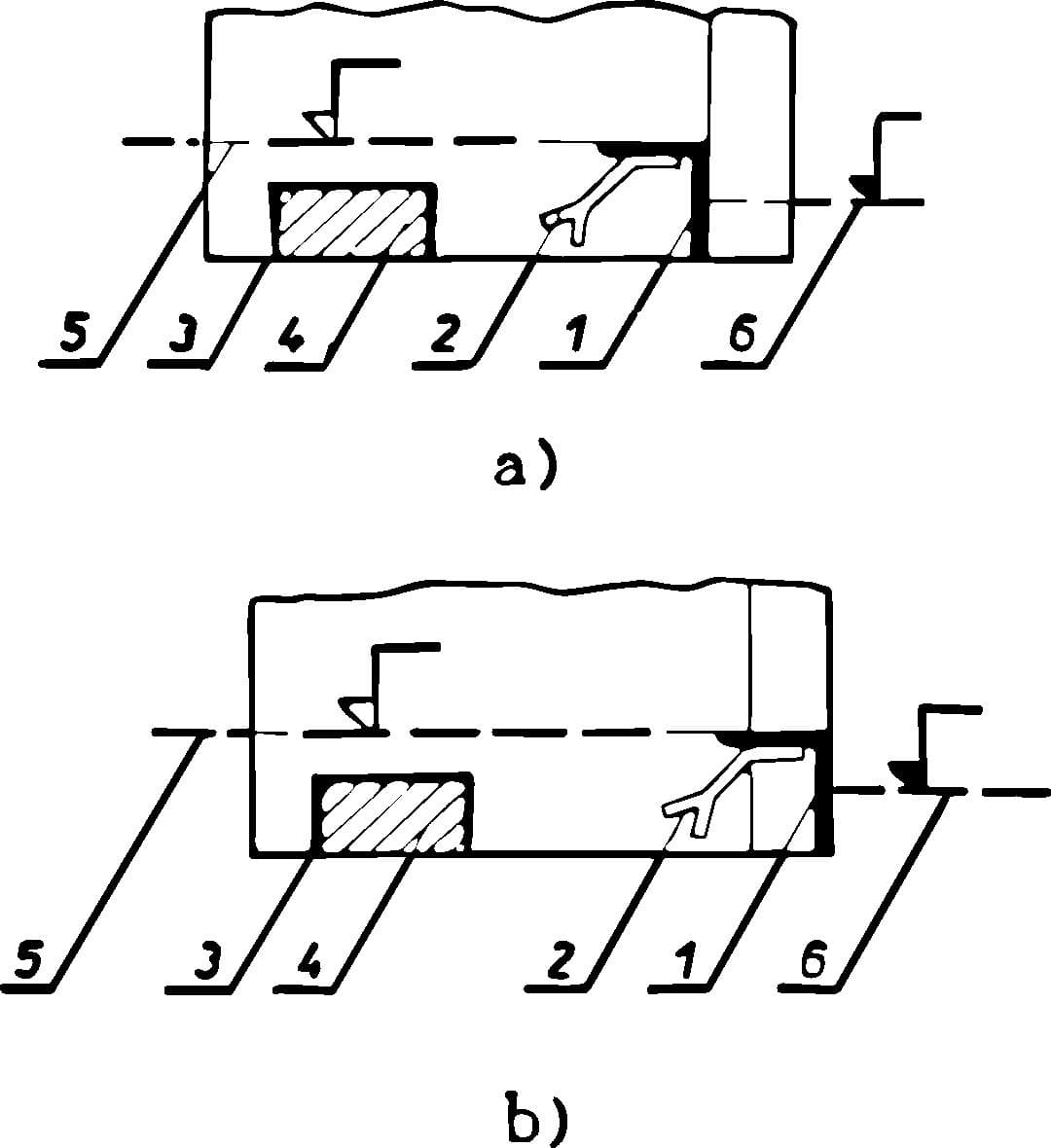

– príraznica pre drevené dverné krídla (a)

– príraznica pre oceľové krídla dverí (b)

Prvky detailu:

– príraznica (1)

– kotva príraznice (2)

– spojka zárubne (3)

– vložka do spojky (4)

– úroveň vyššia ako podlaha (5)

– úroveň nižšia ako podlaha (6)

R

Miera odporu zasklievacích materiálov alebo okennej zostavy tepelnému toku. Tepelný odpor je podiel rozdielu povrchových teplôt na zasklení (vnútorná a vonkajšia strana) a hustoty tepelného toku cez zasklenie. Vyjadruje sa v  (m².K)/W.

definované sú dva typy recyklovateľných materiálov: RMa a RMb.

RMa: materiál vyrobený z PVC-U okenných profilov bez nečistôt.

RMb: materiál vyrobený z použitých výrobkov z PVC-U, iných ako okenné profily alebo zo zmesi výrobkov z PVC-U s PVC-U okennými profilmi.

pomer čiastočného tlaku vodnej pary k čiastočnému tlaku nasýtenej vodnej pary

Ak sa udáva v percentách vzťah sa prenásobí konštantou 100

Relatívna vlhkosť [ – , % ] vyjadruje stupeň nasýtenia vzduchu vodnými parami. Vyjadruje pomer medzi hmotnosťou vlhkosti obsiahnutú vo vzduchu a medzi maximálnou vlhkosťou vzduchu, ktorú možno pri danej teplote dosiahnuť .

Určitá relatívna vlhkosť je potrebná pre príjemnú vnútornú klímu. Ako hygienicky prijateľné rozmedzie vnútornej relatívnej vlhkosti je uvádzané 30 – 70 %. Optimálna relatívna vlhkosť vnútorného prostredia sa pohybuje okolo 40 %. Dlhodobo vyššia relatívna vlhkosť ako 50 % je z hygienického hľadiska nevhodná, pretože prispieva k nadmernému množeniu baktérií a roztočov a hrozí rastu plesní na obvodových konštrukciách.

výrobok z tkaniny / iného materiálu, umiestnený exteriérovo, nad, pred alebo v oblasti otvárania, umožňujúci rozťahovanie v horizontálnej a/alebo šikmej a/alebo vertikálnej rovine. Roleta môže byť pohyblivá alebo upevnená. Pohyb zaťahovanej rolety je umožnený rolovaním alebo skladaním tkaniny

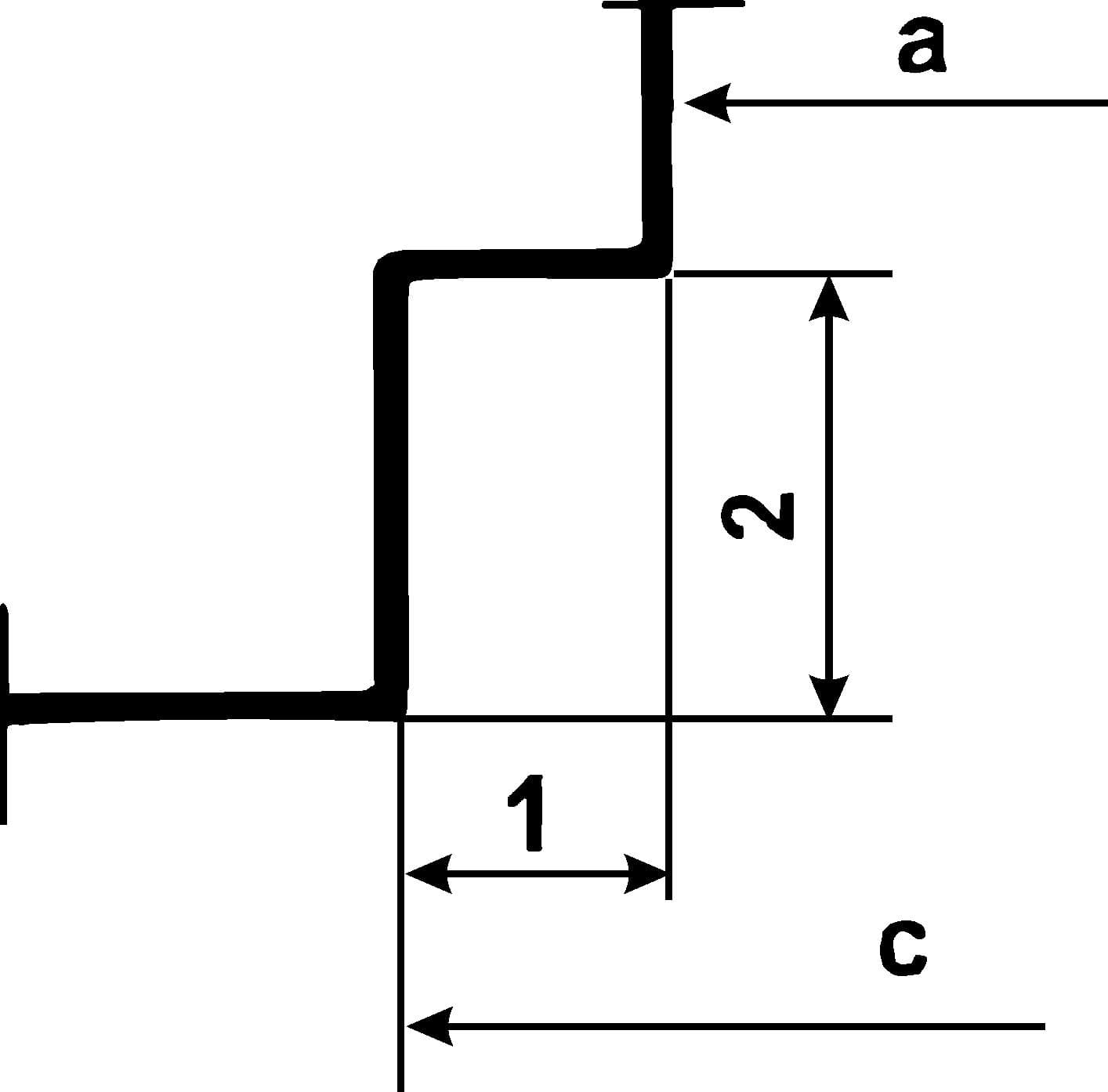

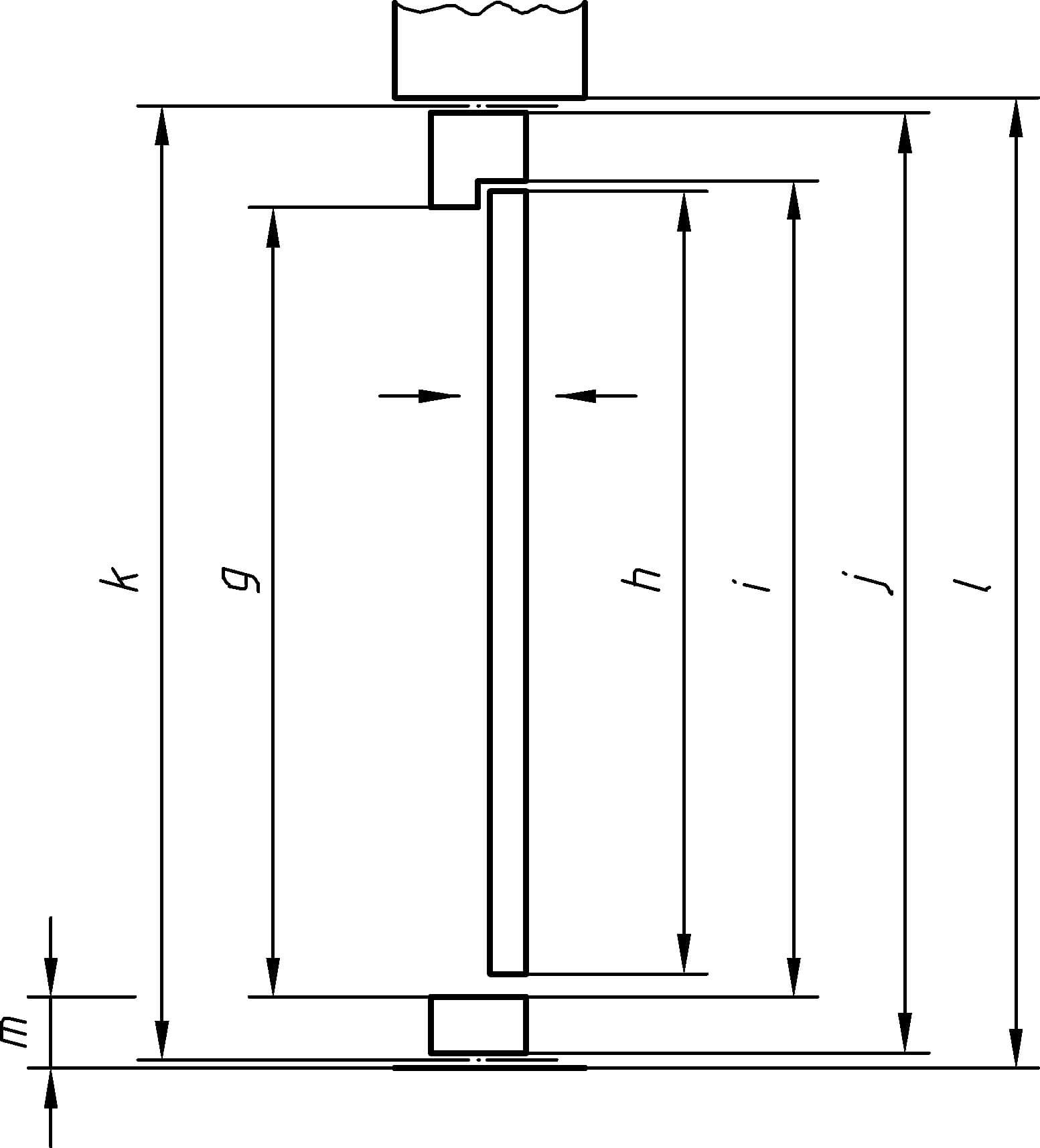

– šírka polodrážky (1)

– hĺbka polodrážky (2)

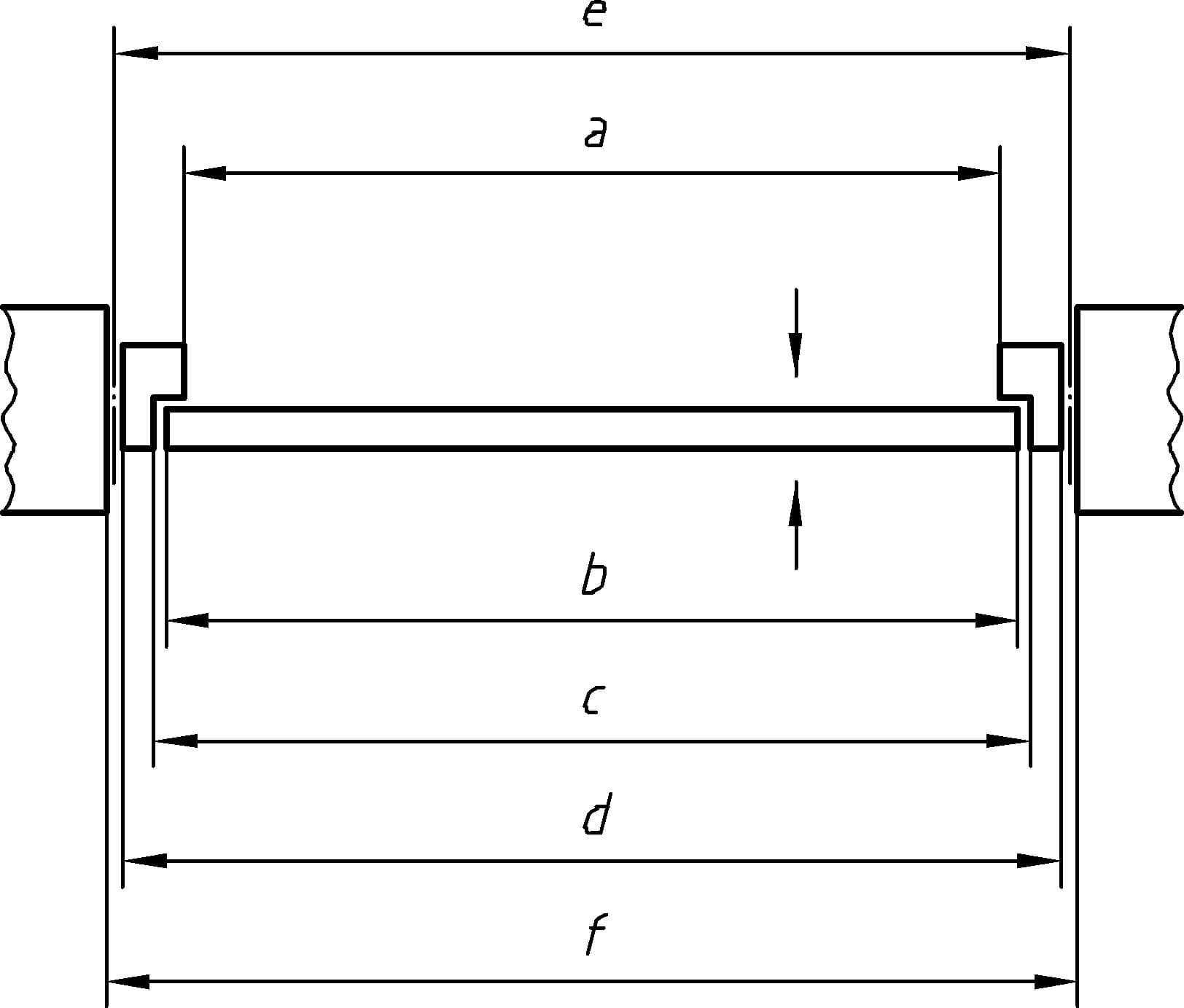

– svetlá šírka/výška otvoru (a/g)

– šírka/výška krídla (b/h)

– základná šírka/výška rámu (zárubne) v polodrážke (c/i)

– základná šírka/výška rámu okna (zárubne) (d/j)

– koordinačné rozmery (e/k)

– konštrukčná šírka/výška okenného/dverového otvoru (f/l)

– výška prahu dverí (m)

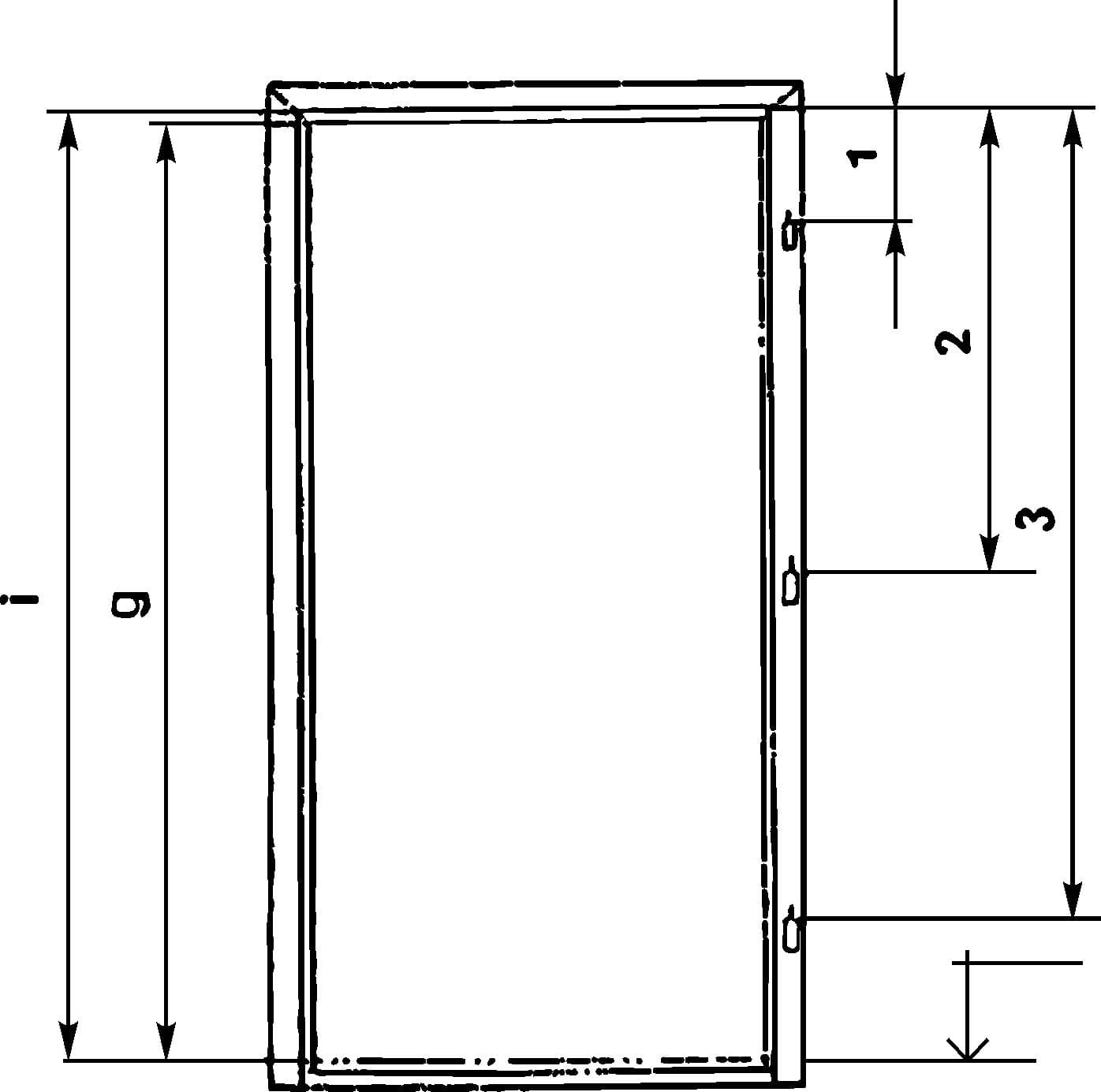

Osové rozmiestnenie spodných dielov závesov na stojke oceľovej zárubne pre dvere otváravé s krídlami s polodrážkou je na obrázku NA 6:

– výška horného/nosného závesu (1)

– výška druhého závesu (2)

– výška spodného/vodiaceho závesu (3)

nosný konštrukčný prvok, na ktorom sú zavesené, alebo po ktorom sa posúvajú okenné alebo dverové krídla, príp. do ktorého sú priamo osadené sklenené výplne

S

Selektívne izolačné sklá sú také, ktoré dokážu vďaka účinnému nízkoemisívnemu povlaku významne znížiť prestup tepelnej energie zo slnečného žiarenia a zároveň prepustiť maximum svetla.

Väčšina výrobcov nízkoemisívnych skiel vyrába niekoľko základných parametrových radov selektívnych vrstiev; parametre týchto skiel sú približne nasledovné:

LT [%] g [%]

70 40

60 30

50 25

40 20

Uvedené hodnoty sa zvyčajne rádovo líšia v %- jednotkách; opticky môžu skla s rovnakými parametrami od rôznych výrobcov vykazovať rôzne farebné odtiene. Hodnoty sa stanovujú podľa STN EN 410.

Oba hodnotené parametre, svetelná priepustnosť LT a celková priepustnosť solárnej energie g, sú vzájomne v priamej fyzikálnej súvislosti K hodnoteniu miery protislnečnej ochrany vo vzťahu k prepustenému svetlu sa pre selektívne sklá zavádza ďalší pomocný parameter – koeficient selektivity:

selektivita = LT / g

U vyššie uvedenej rady selektívných skiel sa hodnota selektivity pohybuje v rozmedzí približne 1,7 < S < 1,82; všeobecne platí: čím viac sa hodnota selektivity blíži 2, tým lepšie.

S použitím najmodernejších technológií nanášania selektívnych vrstiev sú v súčasnej dobe vyrábaná skla s koeficientom selektivity > 2. Jedná sa o sklo s parametrami LT = 60 % a g = 28 % (selektivita = 2,14), ktoré aktuálne ponúkajú už minimálne 2 výrobcovia základného plaveného skla .

Selektivitu nemožno v žiadnom prípade posudzovať ako samostatný parameter .

výrobok pozostávajúci z plisovaného materiálu a ktorý môže byť zaťahovaný skladaním

Povlak skla vrstvami oxidov kovov upravuje optické a reflexívne vlastnosti tabuľového skla. Povlak sa nanáša dvoma technologickými postupmi:

– Pyrolytickou technológiou priamo v linke na výrobu plaveného skla (tzv. tvrdé pokovovanie). Táto vrstva je odolná proti klimatickým vplyvom, zlepšuje protislnečné vlastnosti skla, zvyšuje reflexiu. Sklo je možné použiť v izolačnom dvojskle ako vonkajšiu tabuľu s pokovovanou vrstvou na pozícii 1 alebo 2. Pokovovania na pozícii 1 má väčšiu reflexiu, na pozícii 2 spôsobuje väčšie tepelné namáhanie skla a odporúča sa sklo tepelne upraviť. Sklo sa vyrába v základnom formáte a je možné ho ďalej bežne opracovávať (rezať, vŕtať, kaliť, ohýbať).

– Metódou katódového rozprašovania vo vákuu (tzv. mäkké pokovanie), čím sklo získa nízkoemisívne vlastnosti. Pokovanie sa nanáša ako na sklo v základnom formáte, tak na kompletne obrobenú tabuľu (naformátovaná, obrúsená, tepelne spracovaná). Tento kovový povlak nie je všeobecne odolný voči technologickým a klimatickým vplyvom, pretože je náchylný k oxidácii. Preto sa sklo používa výhradne do izolačných skiel (dvojskiel a trojskiel) pokovanou vrstvou do medziskelnej dutiny. Pozícia povlaku môže mať vplyv na tepelno-technické parametre izolačného skla (u tzv. selektívnych skiel má pozícia povlaku na parametre zásadný vplyv) a súčasne ovplyvňuje niektoré z jeho optických vlastností. Väčšina výrobcov nízkoemisných skiel v súčasnej dobe vyrába aj tzv. „kaliteľné“ vrstvy – to znamená, že takéto sklo možno tepelne upraviť bez rizika poškodenia nízkoemisivného pokovovania.

výrobok umiestnený exteriérovo, s horizontálnou, vertikálnou alebo šikmou polohou. Môže byť upevnený alebo nastaviteľný a poskytuje iba tienenie

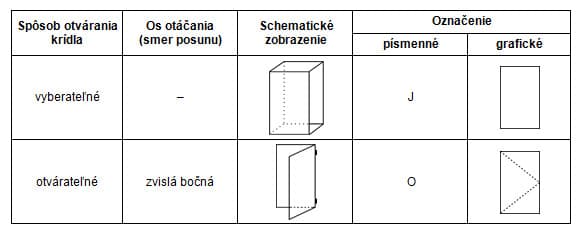

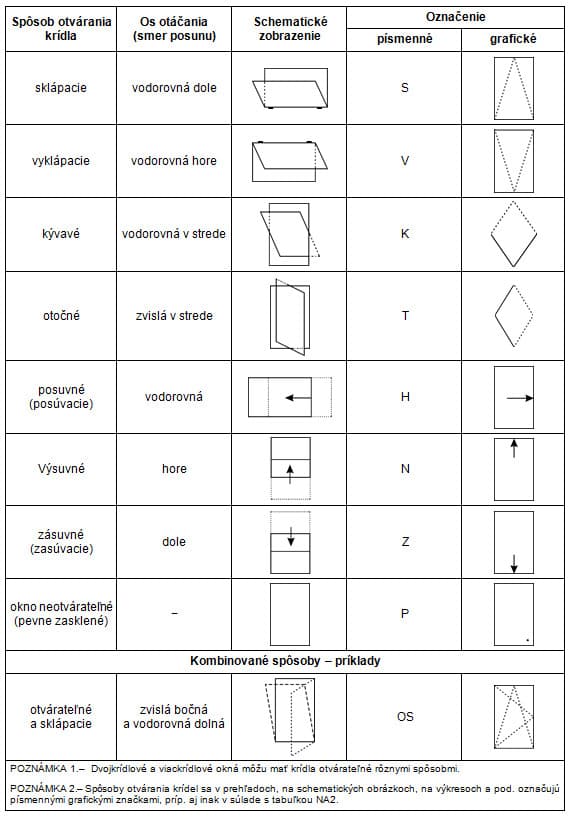

Prehľad spôsobov otvárania krídel

ohraničený priestor v obvodovom plášti budovy, určený na zabudovanie rôznych konštrukcií

Priepustnosť viditeľného svetla charakterizuje množstvo svetla, ktoré prejde izolačným sklom. Jedná sa o optickú vlastnosť, ktorá sa vyjadrí ako číslo medzi 0 a 1. Čím vyššie je číslo, tím viac svetla prepúšťa okno.

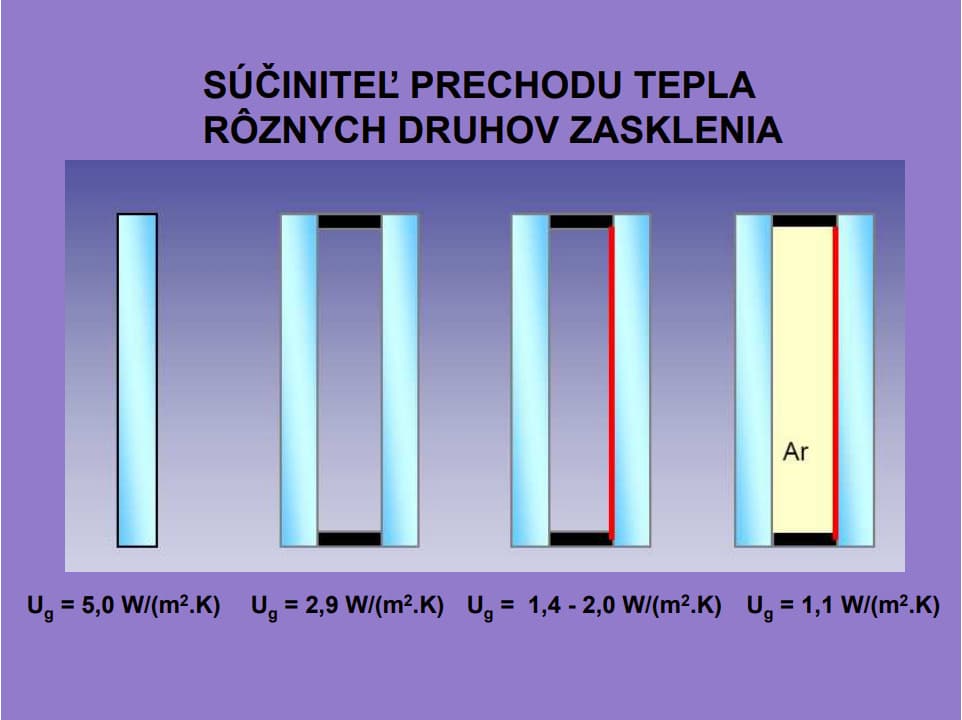

Hodnota súčiniteľa prechodu tepla udáva množstvo tepla, ktoré prejde za jednotku času jedným m2 dielca pri teplotnom rozdiele vzduchu medzi interiérom a exteriérom 1 Kelvin (K). Mernou jednotkou je W/(m2K). Čím je táto hodnota nižšia, tým je lepšia tepelná izolácia dielca (označenie Ug pre sklo, Uf pre rám a Uw pre celé okno).

(Ug) parameter zasklenia, ktorý charakterizuje prechod tepla cez strednú časť zasklenia, t.j. bez okrajových efektov a udáva hustoru tepelného toku v ustálenom teplotnom stave pri jednotkovom rozdiele teplôt na obidvoch stranách zasklenia. Hodnota U je daná vo wattoch na meter štvorcový a na Kelvin (W/m².K).

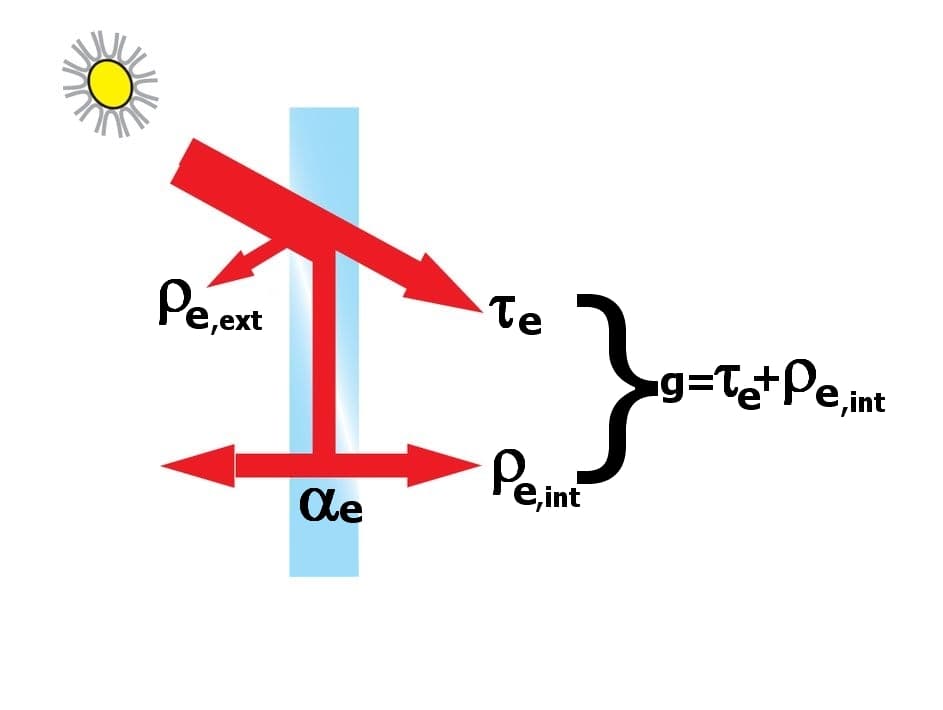

priepustnosť celkovej energie slnečného žiarenia (g – solárny faktor), ktorá sa dostáva do interiéru. Môže byt vyjadrený ako bezrozmerné číslo, alebo sa niekedy uvádza aj v%. Skladá sa z priamej transmisie energie a sekundárneho výdavku tepla presklenej plochy smerom do vnútra, ktorá vzniká na základe absorbovaných slnečných lúčov. Jej hodnotu zabezpečujeme nízko emisným povlakom povrchu sklenej tabule izolačného skla z vnútornej strany.

Legenda k obrázku:

g       – celková priepustnosť solárnej energie (solárny faktor) v % alebo ( – )

te             – priepustnosť priameho slnečného žiarenia (priama solárna priepustnosť) v %

re, ext – odrazivosť priameho slnečného žiarenia, vonkajšia v %

re, int – odrazivosť priameho slnečného žiarenia, vnútorná v %

ae            – pohltivosť priameho slnečného žiarenia (priama solárna absorpcia) v %

T

výrobok pozostávajúci z jednej alebo viacerých panelov (tabúľ), ktoré sa dajú v dôsledku otvárania otáčať a/alebo skladať a/alebo posúvať

Tabuľové sklo plavené (float) sa vyrába roztavením zmesi základných surovín a recyklovaného skla pri teplote okolo 1550 °C, tavenina sa pri teplote okolo 1000 °C plaví po hladine roztaveného cínu, čím sa dosiahne dokonalej rovinnosti. Rozťahovaním alebo sťahovaním valcami sa upravuje hrúbka finálneho skla. Kontinuálny pás plastickej skloviny je odtrhnutý od hladiny cínu a prechádza chladiacou pecou, kde sa teplota zníži z 620 ° C na 250 ° C a ďalej sa kontrolovane ochladzuje, aby sa sklo zbavilo vnútorného pnutia. Vychladený pás skla sa reže na základný formát 6000 x 3210 mm (tzv. Jumbo). Vlastnosti plaveného skla sú definované normou STN EN 572-2.

Tepelne spevnené sklo (Heat strengthened glass, Teilvorgespanntesglas – TVG) nesprávne označované ako „polokalené“, je opísané normou STN EN 1863-1. Tepelne spevnené sklo je možné vyrobiť z akéhokoľvek monolitického skla bez drôtenej vložky riadeným zahriatím na teplotu približne 620 °C a postupným ochladením, čím sa vyvolá trvalé povrchové tlakové napätie a zvýši sa odolnosť skla proti mechanickému a tepelnému namáhaniu. Každé sklo, ktoré má byť tepelne spevnené, musí mať opracované hrany (zrazené) , pretože by inak došlo pri tepelnom procese k deštrukcii . Taktiež musia byť na skle vykonané akékoľvek mechanické úpravy – rezanie, opracovanie hrán, brúsenie, vŕtanie – pred vykonaním tepelného spevnenia .

Tepelne spevnené sklo nemožno použiť ako sklo bezpečnostné, pretože v prípade rozbitia sa láme rovnako ako sklo chladené ( základná sklo ) na veľké ostré črepy .

Tepelne spevnené sklo sa používa do vrstvených bezpečnostných skiel a terčovo uchytených skiel, kde sa uplatní jeho vyššia mechanická odolnosť (nižšie ako u ESG) a súčasne vyššia zvyšková pevnosť po deštrukcii (výrazne vyššia ako u ESG), a na zasklenie, kde je riziko tepelného šoku

Tepelne tvrdené bezpečnostné sklo (Thermally toughened glass, Thermische vorgespanntes Einscheibensicherheitsglas – ESG ) nesprávne označované ako „kalené“, je opísané normou STN EN 12150. Tepelne tvrdené sklo je možné vyrobiť z akéhokoľvek monolitického skla bez drôtenej vložky riadeným zahriatím na približne 620 °C a ochladením, čím sa vyvolá trvalé povrchové tlakové napätie a zvýši sa odolnosť skla proti mechanickému a tepelnému namáhaniu. Každé sklo, ktoré má byť tepelne upravené musí mať opracované hrany (zrazené), pretože by inak došlo pri tepelnom procese k deštrukcii. Taktiež musia byť na skle vykonané akékoľvek mechanické úpravy – rezanie, opracovanie hrán, brúsenie, vŕtanie – pred vykonaním tepelného tvrdenia. Po tepelnom tvrdení je možné na sklo naniesť povlak metódou katódového rozprašovania vo vákuu (tzv. mäkké pokovanie) a použiť ho do izolačných skiel .

Tepelne tvrdené sklo je považované za bezpečnostné, pretože v prípade rozbitia sa láme na množstvo drobných úlomkov, ktorých hrany sú všeobecne tupé. Vďaka tomu nie je všeobecne vhodné pre vrstvené bezpečnostné sklá brániace prepadnutiu, pretože pri deštrukcii oboch zlepených skiel stráca tabuľa stabilitu.

Každé tepelne tvrdené bezpečnostné sklo musí byť viditeľne označené značkou obsahujúcou číslo výrobkové normy, triedu bezpečnosti a identifikáciu výrobcu

časť stavebnej konštrukcie kde sa vnútorná povrchová teplota a tepelný tok výrazne zmení oproti bežnému miestu konštrukcie

rozdiel medzi teplotou na vnútornom povrchu a vonkajšou teplotou predelený rozdielom medzi vnútornou operatívnou teplotou a vonkajšou teplotou počítaný pri odpore pre prestupe tepla Rsi

Operatívna teplota sa uvažuje ako aritmetický priemer vnútornej teploty vzduchu a strednej radiačnej teploty všetkých povrchov vo vnútornom prostredí.

Metódy výpočtu teplotného faktora sú komplexne uvedené v STN EN ISO 10211.

tesniaci materiál s požadovanou šírkou, slúžiaci na efektívne utesnenie pripojovacej stavebnej škáry, pripevňovaný pomocou samolepiacich pásov alebo lepiacej pasty

výrobky (pásky, fólie a tmely) s tesniacimi účinkami proti poveternostným vplyvom a s požadovaným faktorom difúzneho odporu

tesniaci materiál s požadovanou hrúbkou a šírkou, so samolepiacim pásom, ktorý má po zavedení do pripojovacej stavebnej škáry a po následnej expanzii (resp. dekomprimácii), tesniaci účinok

profil z pružného materiálu určený na utesnenie škáry medzi rámom a krídlom, alebo medzi krídlami

súbor materiálov (tmely, tesniace pásky a fólie, PUR peny atď.) usporiadaných v pripojovacej škáre okien alebo dverí tak, aby plnil určené požiadavky (STN 73 3133)

Príklady:

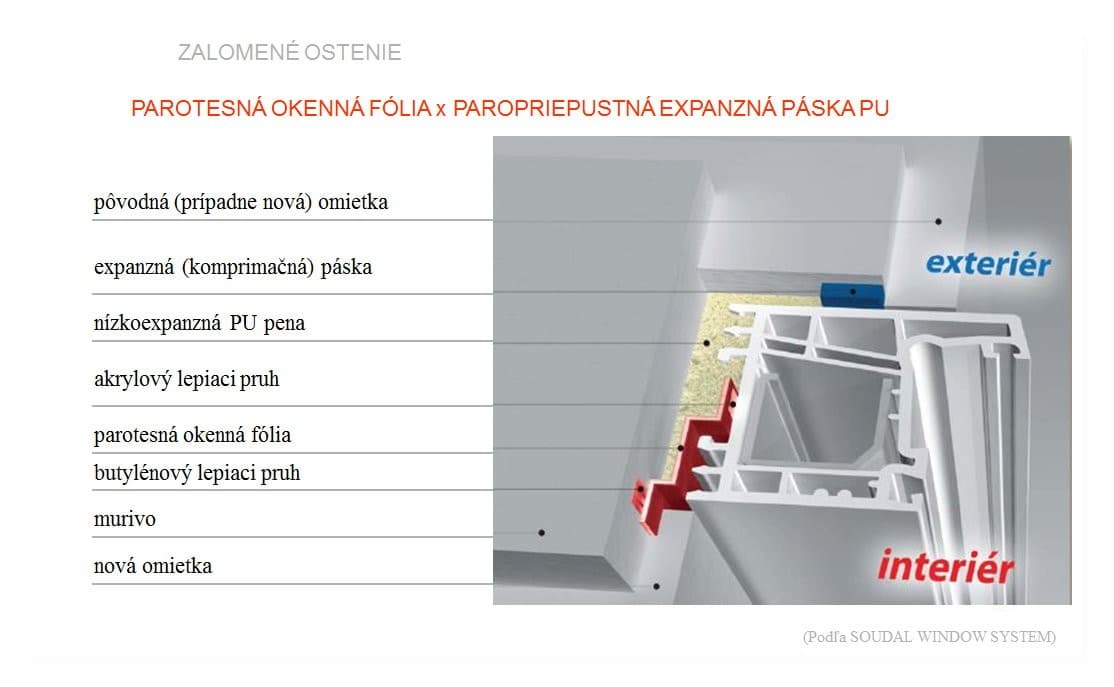

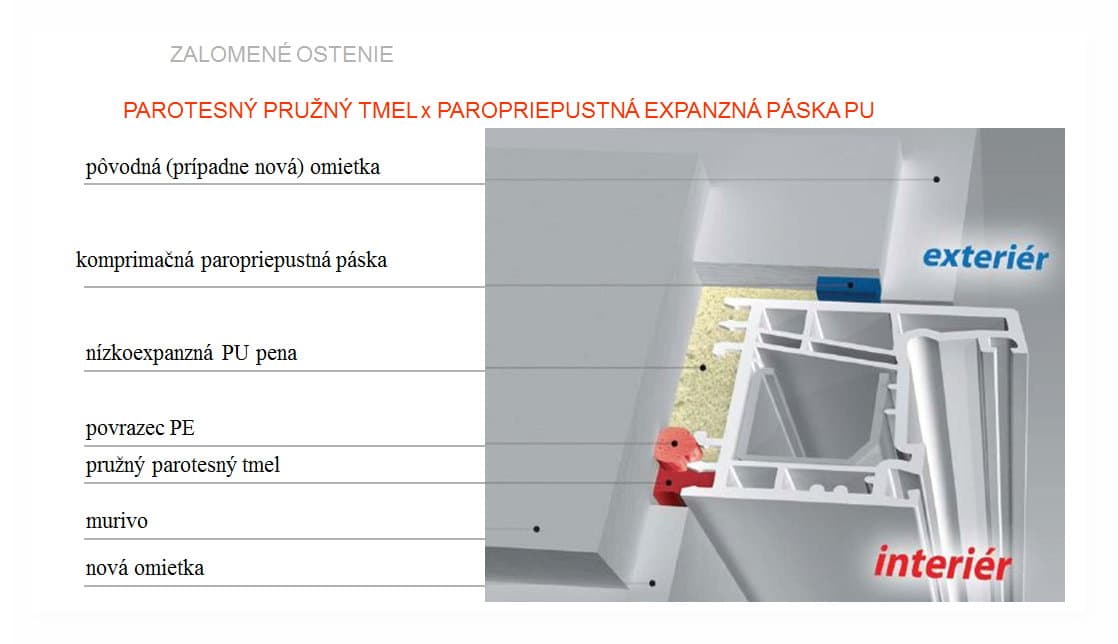

tesnosť vonkajšej strany pripojovacej škáry voči penetrácii vody pri definovanom tlaku vzduchu

lepiace alebo tesniace látky vo forme túb a sprejov, majúce rôzne uplatnenie vo viackomponentnom tesniacom systéme pripojovacej stavebnej škáry

U

ultranízkoenergetická budova: budova navrhnutá tak, aby maximálna potreba tepla na vykurovanie ovplyvnená tepelnotechnickými vlastnosťami stavebných konštrukcií nebola vyššia, ako polovica potreby tepla na vykurovanie určenej pre nízkoenergetické budovy

V

výrobok pozostávajúci sa z vrstiev, ktoré sa zaťahujú rolovaním

výrobok pozostávajúci z vertikálnych lamiel, ktoré sa dajú otáčať. Pohyb clôn je umožnený ťahaním na jednu alebo obe strany alebo do stredu

Uzatvárací otvor v ráme alebo krídle okna na vetranie miestnosti i pri uzavretých oknách

materiál stanovenej receptúry bez nečistôt a degradovaných častíc vyrobený z nepoužiteľných PVC-U profilov vrátane odrezkov, ktorý sa zregeneroval v rovnakom závode, v ktorom sa predtým vytláčal.

Vrstvené bezpečnostné sklo (nesprávne označované ako lepené, laminované alebo Connex ®) je opísané normou STN EN ISO 12543. Jedná sa o kompozíciu dvoch a viacerých tabúľ spojených v celej ploche medzivrstvou, ktorá je z polyvinylbutyralovej ( PVB ) alebo etylenvinylacetátovej (EVA) fólie alebo zo živice. Takto zlepené môžu byť nielen tabule sklenené, ale môžu byť pre určité špecifické aplikácie použité aj tabule akrylátové alebo polykarbonátové (napr. pre sklá odolné strelám alebo výbuchu) .

Vrstvené bezpečnostné sklo sa používa ako ochrana proti poraneniu črepmi, kedy úlomky skla držia fólie pohromade, ako ochrana proti prepadnutiu, kedy silnejšia fólia pri spolupôsobení veľkých črepov zabráni prerazeniu tabule a jej uvoľneniu zo zasklievacieho systému (výplne zábradlia), ako ochrana osôb a majetku proti násiliu od bežného vandalizmu až po útoky strelnými zbraňami a výbuchom.

Pri použití vrstvených bezpečnostných skiel s PVB fóliou v exteriéri alebo vo vlhkom prostredí je nutné dbať na správny spôsob zasklenia a ochranu „voľných“ hrán pred trvalým zaťažením vlhkosťou. PVB fólia je hygroskopická a vplyvom pôsobenia vlhkosti môže dôjsť na okrajoch vrstveného bezpečnostného skla k delaminácii .

V prípadoch štrukturálneho zasklenia alebo tmelenia skla po jeho obvode musia byť použité špeciálne tmely chemicky kompatibilné s použitým typom bezpečnostnej fólie

vonkajšie klimatické podmienky, ktoré spôsobujú riziko kondenzácie, ak je budova vykurovaná, teda ak je teplota a čiastočný tlak vodnej pary vo vnútri váčší ako je vonku

schopnosť odolávať stupňovito rastúcemu tlaku vzduchu

množstvo vzduchu, ktoré v dôsledku skúšobného tlaku vzduchu prepustí pripojovacia stavebná škára

otvor v spodnom profile rámu alebo priečnika (priečky) okna na odvedenie zrážkovej vody do zbernej drážky, ktorá vnikla do škáry medzi rámom a krídlom

Otvor v spodnom profile rámu alebo priečnika (priečky) okna na odvedenie zrážkovej vody zo zbernej drážky, ktorá vnikla do škáry medzi rámom a krídlom

Z

Zasklené steny majú postranné diel v hornej časti so sklenenými výplňami a v dolnej časti s výplňami .

Stredný diel je priechodný a je upravený pre osadenie  dverných krídel.

výrobok pozostávajúci z nepriesvitného materiálu, ktorý sa zaťahuje rolovaním a vôbec neprepúšťa svetlo. Úplná nepriepustnosť svetla je zabezpečená bočnými ramenami

zariadenie upevnené na dverách alebo na otváracom okne, ktoré umožňuje návrat do zavretej polohy

Žliabok vytvorený na vnútornej ploche dolného profilu rámu alebo na priečniku na hromadenie natečenej vody

výrobok, ktorého výplň pozostáva z pevných, prepojených horizontálnych líšt, usporiadaných do rovnobežných radov. Ich pohyb je umožnený rolovaním

Ide sa o výrobok zvyčajne skompletizovaný až na stavbe, skladajúci sa z predvyrobených častí. Za závesnú stenu (ľahký obvodový plášť) je považovaná montovaná fasádna konštrukcia zvislá, alebo so sklonom do ± 15 ° od vertikály. Výrobok sa posudzuje podľa STN EN 13830. Podľa tejto harmonizovanej výrobkovej normy sa posudzujú výrobky bez požiarnej odolnosti aj s požiarnou odolnosťou.

1. Stĺpkovopriečkové systémy

Nazývané aj rastrové, sa skladajú z predvyrobených zvislých a vodorovných prvkov nesúcich priehľadné alebo plné výplne.

2 Modulové systémy

Nazývané tiež elementové alebo blokové fasády. Skladajú sa z vopred vyrobených fasádnych dielcov obvykle na výšku jedného podlažia, ktoré sa vešajú na nosný skelet.

3 . Sklenené terčovej fasády

Jedná sa o fasádne plášte tvorené tabuľami skla (jednoduchého alebo izolačného skla) upevnené na nosnú konštrukciu systémom bodových úchytov. Tabule skla môžu byť upevnené kovovými terčami v otvoroch tabúľ, alebo nosičoch skla v škárach medzi tabuľami

(viac v Príručke oknára kap.8)
